Druckmessung für Luft und Gase

Elektrische Druckaufnehmer

Bei Wirkdruckverfahren folgt der Durchfluss aus dem Differenzdruck über dem Durchflusselement; für die Dichte des Gases kommen statischer Druck, Temperatur und bei Luft die Feuchte hinzu. Wir liefern Aufnehmer für Differenz-, Relativ- und Absolutdruck als Einzelsensoren und den PDP2.flange, der Differenzdruck und statischen Druck in einem Gehäuse misst. Auswahlkriterien sind Messbereich, Ansprechzeit und Überlastfestigkeit.

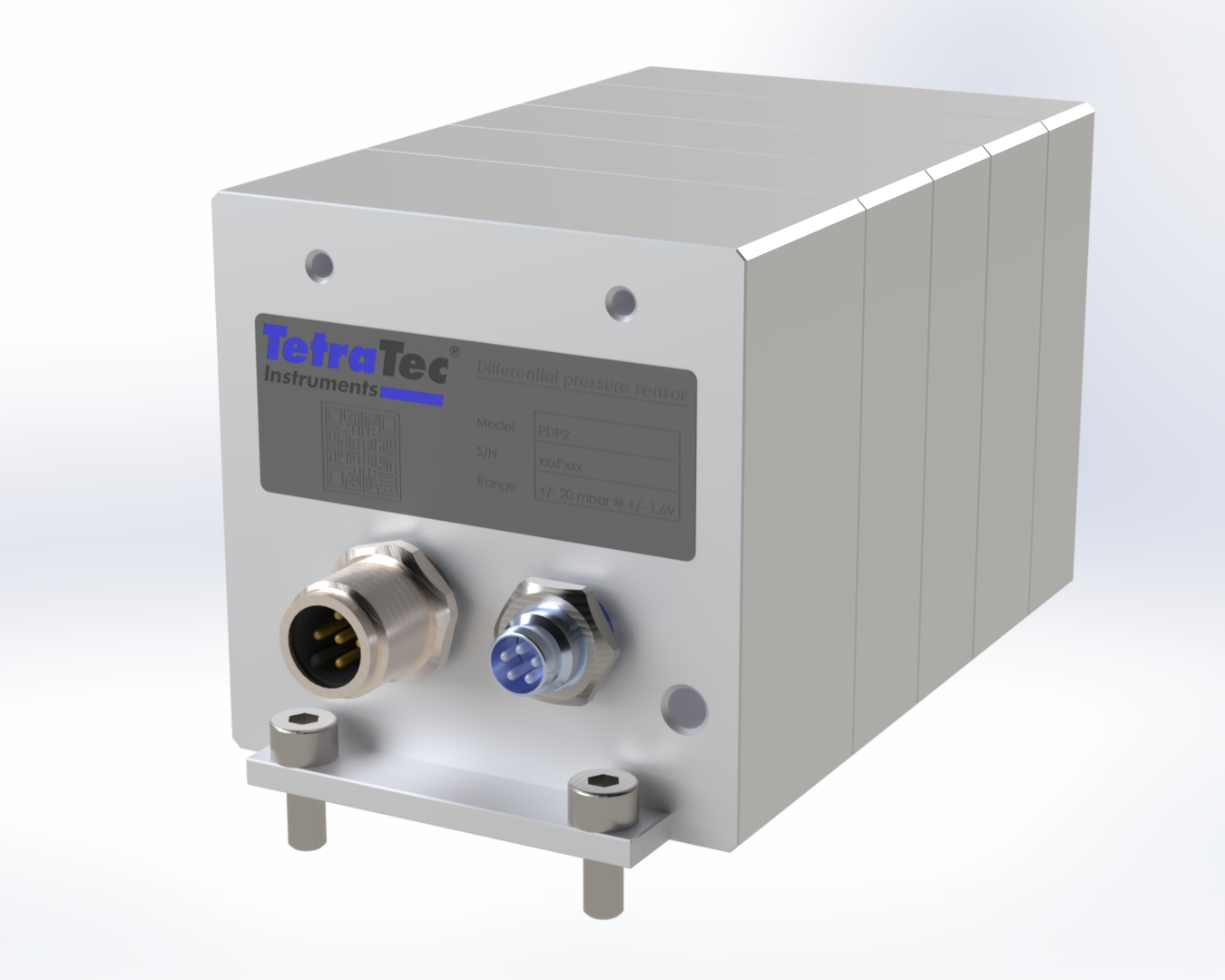

LMS-Prüfmodul mit Typenschild, darüber Druckaufnehmer
  • ±1 mbar kleinster Differenzdruck-Messbereich des PDP2.flange – für die Wirkdruckmessung an Laminar Flow Elementen
  • 10 bar statischer Druck gegen Atmosphäre, den die Differenzdruckzelle des PDP2.flange aushält, auch im Bereich ±1 mbar
  • 1 kHz Mess- und Ausgaberate für schnelle Druckverläufe

Die Druckaufnehmer im Überblick

Wählen Sie eine Bauform – das Fenster zeigt Daten, Unterlagen und die Anfrage.

  • PDP2.flange

    Differenzdruck und statischer Druck in einem Gehäuse, ausgelesen über eine MODBUS®-Verbindung

    Differenzdruck
    ±1 / 2 / 10 / 20 mbar
    Statischer Druck
    −1 – +7 bar relativ · 0 – 7 bar absolut
    Linearitätsabweichung
    typ. ±0,025 % der Spanne
  • Kombi, analog

    PDP-classic

    Die erste Generation des Kombi-Druckaufnehmers für Differenzdruck und statischen Druck

    Differenzdruck
    1 / 2 / 10 / 20 mbar
    Statischer Druck
    0,07 – 7 bar relativ · 1 – 7 bar absolut
    Ansprechzeit (analog)
    T90 ca. 5 ms
  • Differenzdruck, analog

    DPS.flange

    Rein analoger Differenzdrucksensor im Flanschgehäuse für Dichtheitsprüfanwendungen

    Messbereiche
    ±1 / 2 / 10 / 20 mbar
    Linearitätsabweichung
    typ. 0,75 % v. E.
    Ausgang
    −2 – +2 V, M8 4-polig
  • Relativ- und Absolutdruck

    ATM

    Universeller analoger Druckaufnehmer mit Edelstahl-Trennmembran, in vielen Ausführungen und Genauigkeitsklassen

    Messbereiche
    100 mbar – 100 bar
    Linearitätsabweichung
    ±0,5 / 0,25 / 0,1 % v. E.
    Ansprechzeit (analog)
    T90 1 ms
  • Digital, vernetzbar

    M1500

    Mikroprozessorbasierter Drucktransmitter für Differenz-, Relativ- und Absolutdruck mit Digitalschnittstelle

    Messbereiche
    25 mbar – 200 bar
    Genauigkeit
    besser ±0,025 bis ±0,1 % v. E.
    Schnittstellen
    RS-232, RS-485 oder USB
  • HART, hohe Überlast

    3051S

    Transmitter für Differenz-, Relativ- und Absolutdruck mit HART-Protokoll und Edelstahl-Trennmembran

    Überlastgrenze
    100 bar
    Linearitätsabweichung
    ±0,025 – ±0,1 % v. E.
    Ausgang
    4 – 20 mA mit HART

Elektrischer Druckaufnehmer

PDP2.flange

PDP2.flange
Differenzdruck
±1 / 2 / 10 / 20 mbar
Statischer Druck
−1 – +7 bar relativ · 0 – 7 bar absolut
Linearitätsabweichung
typ. ±0,025 % der Spanne

Überblick

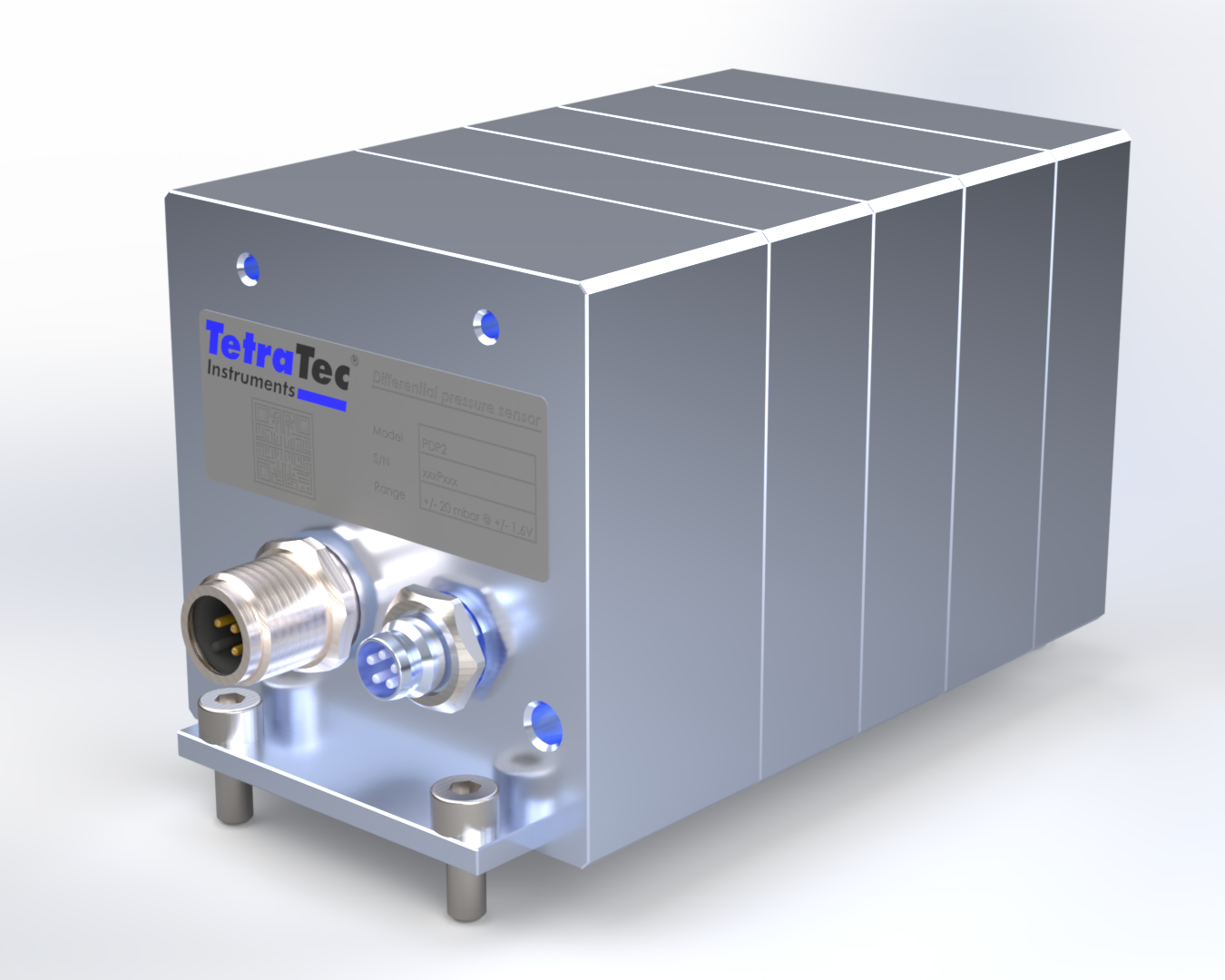

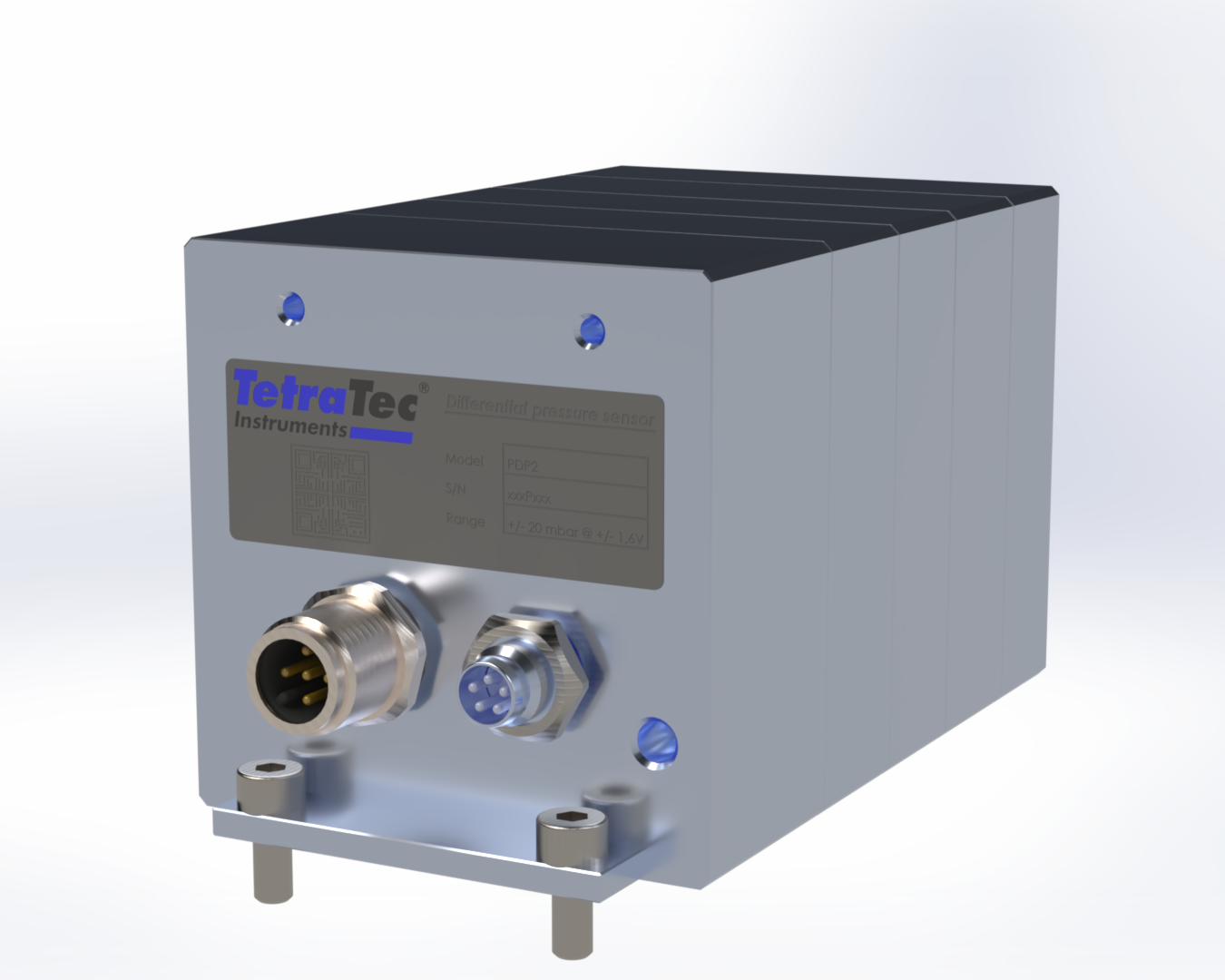

Der PDP2.flange ist ein digitaler Kombi-Druckaufnehmer für Differenzdruck und statischen Druck in einem Flanschgehäuse. Er ist für die Durchflussmessung mit einem Laminar Flow Element ausgelegt.

Die Differenzdruckzelle arbeitet kapazitiv: Eine Edelstahlmembran, die zwischen zwei Keramik-Halbschalen mit fester Elektrode eingespannt ist, trennt die beiden Druckräume; ihre Auslenkung ändert die Kapazitäten gegen die beiden Elektroden. Die Zelle für den statischen Druck arbeitet piezoresistiv. Der Druckaufnehmer gibt die temperaturkorrigierten Werte beider Zellen über MODBUS-RTU und zusätzlich als Analogsignal je Messgröße aus.

Hauptmerkmale

  • Eine Messstelle für zwei Messgrößen: keine zweite Adaption, keine zweite Leitung
  • Direkt auf Verteilerplatte oder LFE angeflanscht, ohne Schlauchverbindung
  • Keine Sperrflüssigkeit zwischen Medium und Membran
  • Interne Volumina auf ein Minimum reduziert
  • Messbereich innerhalb der Spanne einer Differenzdruckzelle frei einstellbar, z. B. 0 bis 20 mbar mit der Zelle ±20 mbar

Drei Ausführungen

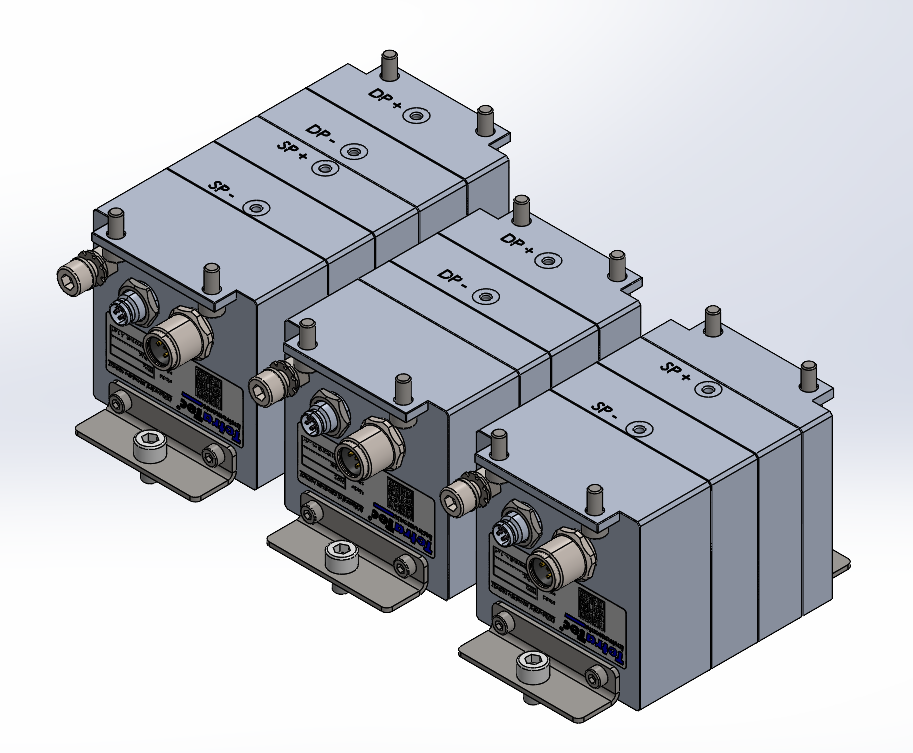

Gleiches Flanschgehäuse, gleiche Zellen und Schnittstellen; die Ausführung legt fest, welche Messgrößen bestückt sind. Zu jeder Ausführung gibt es eine Anschlussplatte mit G1/8"-Zugängen zu jedem Sensoranschluss.

  1. Differenzdruck und statischer Druck

    PDP2.Kombi

    Beide Zellen in einem Gehäuse, vier Druckanschlüsse DP+, DP−, SP+ und SP− auf der Flanschfläche.

    • Bestellbeispiel PDP2.flange 070r10
    • Anschlussplatte PDP2-VT-KO
  2. Nur Differenzdruck

    PDP2.DP

    Nur die kapazitive Differenzdruckzelle, Druckanschlüsse DP+ und DP−.

    • Bestellbeispiel PDP2.flange 000n20
    • Anschlussplatte PDP2-VT-DP
  3. Nur statischer Druck

    PDP2.SP

    Nur die piezoresistive Zelle für statischen Druck, als Relativ- oder Absolutdruck, Druckanschlüsse SP+ und SP−.

    • Bestellbeispiel PDP2.flange 010a00
    • Anschlussplatte PDP2-VT-SP

Technische Daten

Messbereiche Differenzdruck
−1 – +1 · −2 – +2 · −10 – +10 · −20 – +20 mbar
Messbereiche statischer Druck, relativ
−1 – +1 bar · −1 – +7 bar
Messbereiche statischer Druck, absolut
0 – 1 bar · 0 – 7 bar
Messprinzip
Differenzdruck: kapazitiv
statischer Druck: piezoresistiv
Werkstoffe im Medienkontakt
Differenzdruckzelle: Keramik, Nickel-Eisen-Legierung, Aluminium chromatiert
Statikdruckzelle: Edelstahl 316 L, Aluminium chromatiert
Linearitätsabweichung
typ. ±0,025 % der Spanne (beide Zellen)
Hysterese
Differenzdruck typ. 0,025 % · statischer Druck typ. 0,010 % der Spanne
Reproduzierbarkeit
typ. 0,010 % der Spanne (beide Zellen)
Ansprechzeit
T90 ca. 40 ms (beide Zellen)
Lageabhängigkeit (Differenzdruck)
0,05 % der Spanne
Abhängigkeit vom statischen Druck
0,3 Pa je bar
Aufwärmzeit
Differenzdruck typ. 30 min · statischer Druck typ. 15 min
Druck gegen Atmosphäre (Differenzdruckzelle)
bis 10 bar relativ
Überlastgrenze
Differenzdruck: Plus nach Minus 10 bar, Minus nach Plus < 1 bar
statischer Druck: 2 × Messbereich
regelmäßige Wechsel des Vorzeichens der Druckbelastung: erhöhte Nullpunktdrift
Betriebstemperatur / Temperaturkorrektur
+15 – +50 °C
Lagertemperatur
−20 – +60 °C
Betriebsrichtung
bidirektional
Einbaulage
beliebig; nach einem Lagewechsel Nullabgleich durchführen
Medien
Luft und inerte Gase, nicht kondensierend
nicht zulässig: Flüssigkeiten, aggressive und korrosive Gase, kondensierende Medien
nicht spülbar
Gehäuse / Schutzart
Aluminium eloxiert · IP 64
Gewicht
PDP2.Kombi 540 g · PDP2.DP 400 g · PDP2.SP 380 g
Druckanschluss
Flanschfläche, O-Ring 3,5 × 1,5 mm, M3-Innengewinde
Montagedrehmoment M4 max. 2,9 Nm
Versorgung
24 VDC ±20 %, Stromaufnahme ≤ 30 mA
Elektrischer Anschluss
digital: M12×1-Einbaustecker, 5-polig
analog: M8×1-Einbaustecker, 5-polig
Digitales Ausgangssignal
MODBUS-RTU über RS-485 (MODBUS Application Protocol V1.1b3, MODBUS over Serial Line V1.02)
Busparameter
1.200 – 230.400 Bd (Werkseinstellung 115.200 Bd) · Adresse 1 – 247 · Parität keine, gerade (Werk), ungerade · 1 (Werk) oder 2 Stoppbits · Busabschluss im Gerät zuschaltbar
Datenformat
Float32 und Float64 nach IEEE 754, uint16, uint32, uint64 · Byte-Reihenfolge Big-Endian (Werk) oder Little-Endian, auch mit Byte-Tausch · Zeitstempel je Messgröße, Auflösung 0,1 ms
Abtastrate / Filter
5, 10, 16, 20, 50 (Werk), 60 Messwerte/s · Sinc1 – Sinc4 (Werk Sinc3)
Analoges Ausgangssignal
−2 – +2 V je Messgröße
Zubehör
Anschlussleitung M12×1, gerade (LTG-MBUS-GK125A-050U-00ADER) oder gewinkelt (LTG-MBUS-WK125A-050U-00ADER), 5 m
Anschlussleitung M8×1 geschirmt, gerade (LTG-PDP2-GK085B-050U-00ADER) oder gewinkelt (LTG-PDP2-WK085B-050U-00ADER), 5 m
Werkskalibrierschein

Ihre Anfrage

Wählen Sie, was zutrifft – die Auswahl steht anschließend in Ihrer Nachricht im Kontaktformular.

  1. Ausführung
  2. Messbereich Differenzdruckinnerhalb der Spanne einer Zelle einstellbar, z. B. 0 bis 20 mbar
  3. Messbereich statischer Druck
  4. Statischer Druck als
  5. Medium
  6. Zubehör

Elektrischer Druckaufnehmer

PDP-classic

PDP-classic
Differenzdruck
1 / 2 / 10 / 20 mbar
Statischer Druck
0,07 – 7 bar relativ · 1 – 7 bar absolut
Ansprechzeit (analog)
T90 ca. 5 ms

Überblick

Der PDP kombiniert einen Aufnehmer für Differenzdruck mit einem für statischen Druck. Er ist für die Durchflussmessung mit Laminar Flow Elementen ausgelegt.

Den Differenzdruck erfasst eine kapazitive, hoch überlastbare Messzelle, den statischen Druck ein piezoresistiver Aufnehmer. Beide Zellen sprechen schnell an, sind reproduzierbar, zeigen geringe Hysterese und einen stabilen Nullpunkt.

Hauptmerkmale

  • Bidirektionale Differenzdruckmessung als Option
  • Aufsteck- oder Flanschgehäuse
  • Signalaufbereitung mit dem Controller S320

Technische Daten

Messbereiche Differenzdruck
1 / 2 / 10 / 20 mbar
Messbereiche Relativdruck
0,07 / 0,35 / 1 / 2 / 4 / 7 bar
Messbereiche Absolutdruck
1 / 2 / 4 / 7 bar
Linearitätsabweichung
Differenzdruck typ. ±0,5 % v. E.
Relativ- und Absolutdruck typ. ±0,1 % v. E.
Reproduzierbarkeit / Hysterese
je ±0,05 % v. E.
Ansprechzeit (analog)
T90 ca. 5 ms
Überlastgrenzen
Differenzdruck: 8 bar statisch bzw. als einseitiger Überdruck auf der Plus-Seite, 5-facher Endwert als einseitiger Überdruck auf der Minus-Seite
Relativ- und Absolutdruck: doppelter Endwert, max. 8 bar
Prozessanschluss
Aufsteckgehäuse: 2 × 1/4" NPT innen, Messing vernickelt
Flanschgehäuse: 2 × G 1/4" innen, Messing vernickelt
Ausgänge
2 × Spannung (−2 – +2 V) oder 2 × Strom (4 – 20 mA)
Medien
saubere, trockene, nicht kondensierende, nicht korrosive, nicht entzündliche Gase und Luft; Luft und inerte Gase bis 6 bar
Energieversorgung
24 VDC (19 – 29 VDC), ca. 30 mA (RS485: ca. 50 mA)

Downloads

Ihre Anfrage

Wählen Sie, was zutrifft – die Auswahl steht anschließend in Ihrer Nachricht im Kontaktformular.

  1. Medium
  2. Ausgangssignal
  3. Anwendungoptional

Elektrischer Druckaufnehmer

DPS.flange

DPS.flange
Messbereiche
±1 / 2 / 10 / 20 mbar
Linearitätsabweichung
typ. 0,75 % v. E.
Ausgang
−2 – +2 V, M8 4-polig

Überblick

Der DPS.flange misst Differenzdruck mit einer kapazitiven Messzelle und gibt ihn rein analog aus. Das Flanschgehäuse sorgt für eine prozesssicher dichte Adaption.

Die kapazitive Messzelle ist hoch überlastfest und reagiert schnell auf Druckänderungen; das macht den Sensor für Dichtheitsprüfanwendungen geeignet.

Hauptmerkmale

  • Reduziertes internes Volumen
  • Bidirektionaler Betrieb
  • Inklusive 5-Punkt-Kalibrierprotokoll

Technische Daten

Messbereiche
±1 / 2 / 10 / 20 mbar
Linearitätsabweichung
typ. 0,75 % v. E.
Reproduzierbarkeit
typ. 0,010 % v. E.
Hysterese
typ. 0,012 % v. E.
Überlastgrenzen
6 bar von Plus auf Minus
3-facher Endwert von Minus auf Plus
Prozessanschluss
Flansch mit O-Ring oder Verschraubung mit M3-Gewinde
Elektrischer Anschluss / Ausgang
M8, 4-polig, −2 – +2 V
Temperaturbereich
+15 – +45 °C
Material
Aluminium / Keramik
Medien
Luft, inerte Gase, nicht kondensierend
Energieversorgung
24 VDC

Downloads

Ihre Anfrage

Wählen Sie, was zutrifft – die Auswahl steht anschließend in Ihrer Nachricht im Kontaktformular.

  1. Medium
  2. Anwendungoptional

Elektrischer Druckaufnehmer

ATM

ATM
Messbereiche
100 mbar – 100 bar
Linearitätsabweichung
±0,5 / 0,25 / 0,1 % v. E.
Ansprechzeit (analog)
T90 1 ms

Überblick

Der ATM misst Relativ-, Über- oder Absolutdruck. Er ist mit Spannungs- oder Stromausgang und mit verschiedenen elektrischen und Druckanschlüssen lieferbar.

Die ATM-Serie basiert auf einem piezoresistiven Sensor, der durch eine Edelstahl-Trennmembran mit Ölfüllung vom Messmedium getrennt ist. Die robuste, kompakte Bauweise erlaubt den Einsatz unter widrigen Bedingungen.

Hauptmerkmale

  • Nullpunkt und Spanne einstellbar
  • Bereiche von 25 bis 1.000 bar nur als Überdruck- oder Absolutdruckausführung
  • Mediumtemperatur bis 150 °C als Option

Technische Daten

Messbereiche
relativ −1 – 100 bar · absolut 0 – 100 bar
Linearitätsabweichung
±0,5 %, ±0,25 %, ±0,1 % v. E.
Reproduzierbarkeit / Hysterese
je ±0,05 % v. E.
Ansprechzeit (analog)
T90 1 ms
Überlastgrenze
3 bar, max. 3-facher Endwert
Prozessanschluss
G 1/4 innen, G 1/4 außen, 1/4 NPT außen, G 1/2 außen
Elektrischer Anschluss
DIN 43650, M12×1 4-polig, M16 5-polig
Ausgang
0 – 10 V oder 4 – 20 mA
Temperaturbereich
0 – 70 °C, −40 – 150 °C
Material
Edelstahl / Titan / Hastelloy
Medien
Gase, Flüssigkeiten, Dampf
Energieversorgung
24 VDC (9 – 33 VDC), ca. 3 mA

Downloads

Ihre Anfrage

Wählen Sie, was zutrifft – die Auswahl steht anschließend in Ihrer Nachricht im Kontaktformular.

  1. Messgröße
  2. Medium
  3. Ausgangssignal
  4. Anwendungoptional

Elektrischer Druckaufnehmer

M1500

M1500
Messbereiche
25 mbar – 200 bar
Genauigkeit
besser ±0,025 bis ±0,1 % v. E.
Schnittstellen
RS-232, RS-485 oder USB

Überblick

Der Digital-Drucktransmitter M1500 misst Differenz-, Relativ- oder Absolutdruck. Er ist mit verschiedenen Schnittstellen und optional mit Analogausgang erhältlich.

Über die Digitalschnittstelle wird der Transmitter per PC konfiguriert und ausgelesen; über RS-485 lassen sich mehrere Transmitter vernetzen. In der Ausführung mit Analogausgang dient die Digitalschnittstelle nur der Konfiguration. Die Genauigkeit bezieht sich auf den Wert an der Digitalschnittstelle.

Hauptmerkmale

  • Netzwerkbetrieb mit bis zu 32 Transmittern (RS-485)
  • Protokoll MSP (Meriam Serial Protocol)
  • Temperaturkompensiert von −10 bis 50 °C

Technische Daten

Messbereiche
Differenzdruck 0 – 5.000 mbar
Relativdruck −1 – 200 bar
Absolutdruck 0 – 70 bar
Linearitätsabweichung
Differenzdruck typ. ±0,025 % v. E.
Relativ- und Absolutdruck typ. ±0,1 % v. E.
Reproduzierbarkeit / Hysterese
je ±0,05 % v. E.
Überlastgrenzen
Differenzdruck: 2-facher Endwert als einseitiger Überdruck auf der Plus-Seite, 10 bar statisch bei Druck auf beiden Seiten
Relativ- und Absolutdruck: doppelter Endwert
Prozessanschluss
Aufsteckgehäuse: 2 × 1/4" NPT innen, Messing vernickelt
Flanschgehäuse: 2 × G 1/4" innen, Messing vernickelt
Ausgänge
2 × Spannung (−2 – +2 V) oder 2 × Strom (4 – 20 mA) oder 1 × serielle Daten (RS485)
Medien
saubere, trockene, nicht korrosive, nicht entzündliche Gase und Luft
Energieversorgung
24 VDC (17 – 32 VDC)

Downloads

Ihre Anfrage

Wählen Sie, was zutrifft – die Auswahl steht anschließend in Ihrer Nachricht im Kontaktformular.

  1. Messgröße
  2. Medium
  3. Ausgangssignal
  4. Anwendungoptional

Elektrischer Druckaufnehmer

3051S

3051S
Überlastgrenze
100 bar
Linearitätsabweichung
±0,025 – ±0,1 % v. E.
Ausgang
4 – 20 mA mit HART

Überblick

Der 3051S misst Differenz-, Relativ- oder Absolutdruck und überträgt den Messwert als Stromsignal 4 bis 20 mA mit HART-Protokoll.

Die Messspanne ist mit einem HART-Kommunikator bidirektional und kontinuierlich einstellbar. Der kapazitive Sensor ist durch eine Edelstahl-Trennmembran mit Ölfüllung vom Medium isoliert; Ölfüllung und eingebaute Schutzmechanismen ergeben die hohe einseitige Überlastfestigkeit, besonders bei Differenzdruck.

Hauptmerkmale

  • Optional mit LCD-Anzeige und Tasten für Nullpunkt und Spanne (PlantWeb)
  • Auflösung 16 bit
  • In zahlreichen Ausführungen erhältlich

Technische Daten

Messbereiche
Differenzdruck 0,25 – 138 bar
Relativdruck 0 – 138 bar
Absolutdruck 0 – 276 bar
Linearitätsabweichung
±0,025 – ±0,1 % v. E. je nach Messspanne; < 0,1 % v. E.
Überlastgrenze
100 bar
Prozessanschluss
1/4" NPT innen am Flansch
Elektrischer Anschluss
Anschlussklemmen im Gehäuse
Medien
Luft, Gase, Flüssigkeiten, Dampf, auch korrosiv oder aggressiv

Downloads

Ihre Anfrage

Wählen Sie, was zutrifft – die Auswahl steht anschließend in Ihrer Nachricht im Kontaktformular.

  1. Messgröße
  2. Medium
  3. Anwendungoptional

Zur kompletten Messstrecke

Druckaufnehmer bilden mit Laminar Flow Element, Temperatur- und Feuchtefühler und einer Auswerteeinheit die Messstrecke. Die Kalibrierung übernimmt unser Kalibrierlabor.
