Wirkdruckgeber für Gase und Dämpfe

Düsen, Blenden und Venturirohre

Wirkdruckgeber verengen den Strömungsquerschnitt in der Rohrleitung; nach Bernoulli folgt der Massendurchfluss aus der Quadratwurzel von Differenzdruck und Dichte. Sie haben keine bewegten Teile. Wir berechnen jedes Element aus Ihren Betriebsdaten und dokumentieren die Auslegung im Berechnungsdatenblatt. Die vier Bauformen unterscheiden sich im bleibenden Druckverlust und in der erforderlichen geraden Rohrstrecke.

Düsen, Blenden und Venturirohre
  • ISO 5167 Auslegung nach DIN EN ISO 5167: Teil 2 Blende, Teil 3 Düsen, Teil 4 Venturirohr
  • DN 10 – 1000 Nennweiten über alle Bauformen, Nenndruck bis PN 400
  • 5 – 80 % bleibender Druckverlust vom Wirkdruck, vom Venturirohr bis zur Blende
  • DAkkS Werks- oder DAkkS-Kalibrierschein aus unserem Kalibrierlabor, akkreditiert nach DIN EN ISO/IEC 17025 unter D-K-17589-01-00

Die Bauformen im Überblick

Wählen Sie die Bauform nach Einbausituation und zulässigem Druckverlust; die Karte öffnet Daten, Unterlagen und Anfrage.

  • Freie Ansaugung

    SAO Einlaufdüse

    Misst die Luft dort, wo sie in die Rohrleitung eintritt.

    Nennweite
    DN 10 – DN 500
    Gerade Strecke
    kein Einlauf, min. 5 × D Auslauf
    Bleibender Druckverlust
    10 – 25 % vom Wirkdruck
  • Große Rohrleitungen

    H800 Klassisches Venturirohr

    Für Messstellen mit kurzer Einlaufstrecke und geringem zulässigem Druckverlust.

    Nennweite
    DN 50 – DN 1000
    Gerade Strecke
    min. 2,5 × D Einlauf, 1 × D Auslauf
    Bleibender Druckverlust
    5 – 15 % vom Wirkdruck
  • Bis 450 °C

    DV700 Venturidüse

    Gerundetes Einlaufprofil mit Diffusor, in zwei Ausführungen für hohe Temperaturen.

    Nennweite
    DN 50 – DN 800
    Anwendung bis
    300 °C (A) / 450 °C (B)
    Bleibender Druckverlust
    10 – 15 % des Wirkdrucks
  • Kleine Rohrleitungen

    MBL500 Blendenmessstrecke

    Komplette Messstrecke mit wechselbarem Messeinsatz.

    Nennweite
    DN 10 – DN 400, größer auf Anfrage
    Gerade Strecke
    min. 28 × D Einlauf, 7 × D Auslauf
    Bleibender Druckverlust
    30 – 80 % des Wirkdrucks

Allen Bauformen gemeinsam

Durchflussbereich
ca. 0,1 L/min bis ca. 10.000 m³/h, individuelle Auslegung möglich
Wirkdruckbereich
Standard ca. 1 – 20 mbar, individuelle Auslegung möglich
Berechnungsvorschrift
VDI/VDE 2041

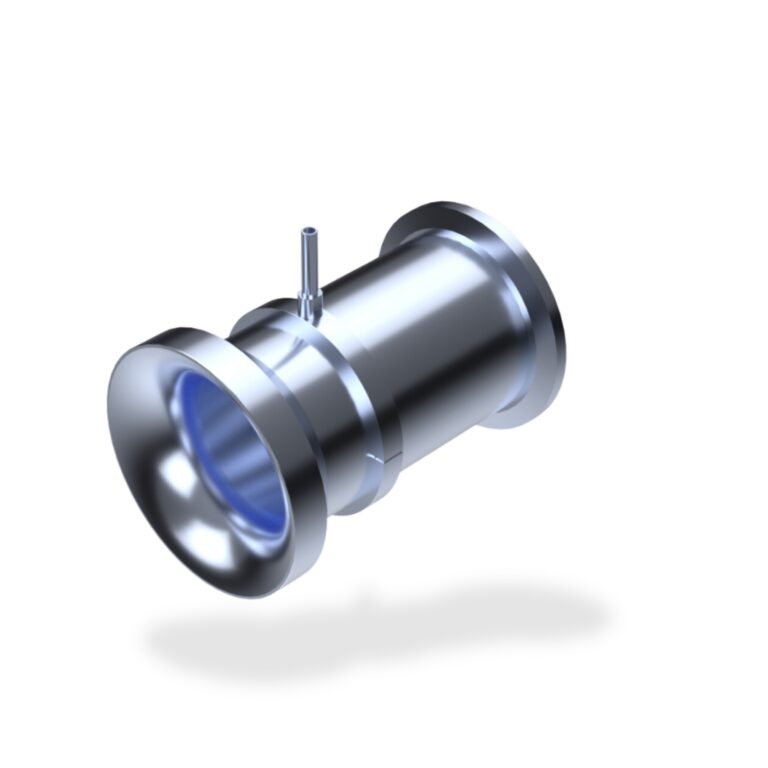

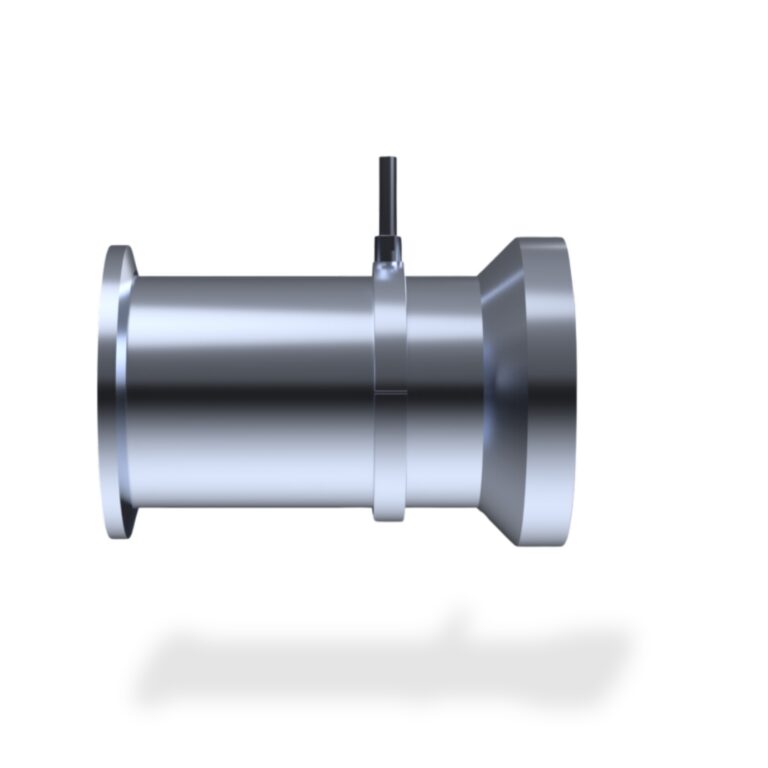

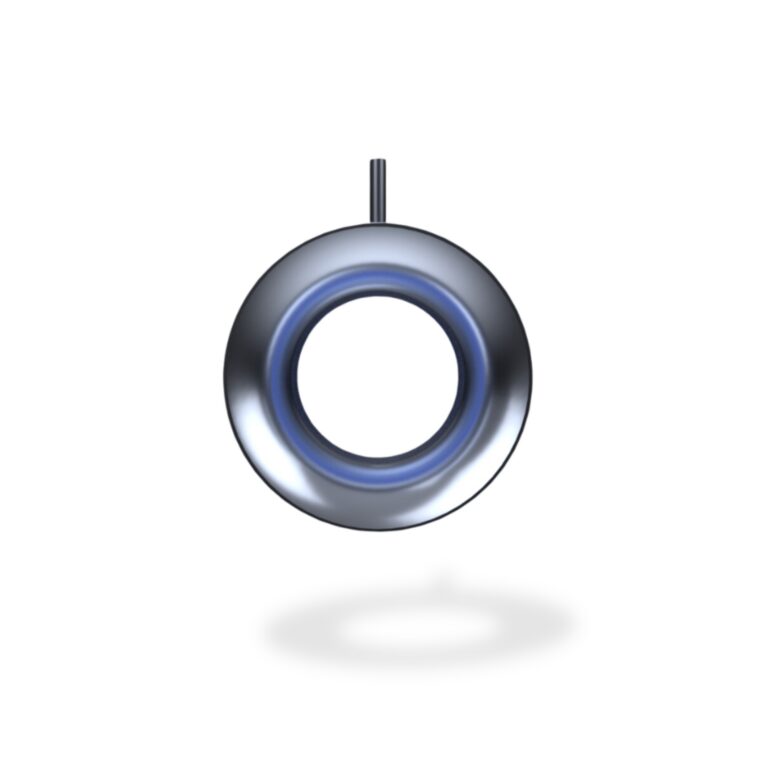

SAO Einlaufdüse
Nennweite
DN 10 – DN 500
Gerade Strecke
kein Einlauf, min. 5 × D Auslauf
Bleibender Druckverlust
10 – 25 % vom Wirkdruck

Überblick

Einlauf-Venturidüse (Smooth Approach Orifice) für die Messung großer Luftdurchflüsse bei freier Ansaugung aus der Atmosphäre.

Vor der Düse liegt die freie Atmosphäre und keine Rohrleitung mit Einbauten; das Strömungsprofil am Eintritt ist deshalb ungestört. Der Auslaufkonus verzögert die Strömung wieder und gewinnt den Druck zum größten Teil zurück.

Hauptmerkmale

  • Für Luftleistungsmessungen an Ventilatoren und Gebläsen
  • Für Prüfstände mit Ansaugung aus der Umgebung
  • Für Messstellen ohne Platz für eine gerade Einlaufstrecke
  • Kalibrierung von 10 bis 100 % des Wirkdruckbereichs des Nominaldurchflusses empfohlen

Technische Daten

Nenndruck
PN 6 – PN 16
Nennweite
DN 10 – DN 500
Halsdurchmesser <i>d</i>
5 – 500 mm
Öffnungsverhältnis
β = d/D, soll zwischen 0,4 und 0,8 liegen
Messspanne
ca. 1:3 bei einem Differenzdruckverhältnis von 1:10
Bleibender Druckverlust
10 – 25 % vom Wirkdruck, je nach Öffnungsverhältnis und Öffnungswinkel des Diffusors
Genauigkeit
Standard 0,65 % v. M. im Messsystem, individuelle Auslegung möglich
Aufbau
gedrehter und polierter Grundkörper mit am Ausgang angeschweißtem Anschlussflansch
Geometrie
Einlaufseite radial, Halsdurchmesser zylindrisch, Ausgang als Konus
Oberfläche
standardmäßig maschinell bearbeitet und poliert, um die erforderlichen Rauheiten und Fertigungsgenauigkeiten zu erreichen
Öffnungswinkel
des Auslaufkonus festgelegt auf 6° und 12°
Plus-Entnahme (DP+)
gegen Atmosphäre gemessen
Minus-Entnahme (DP–)
an den Wänden des Halsteils, über eine oder mehrere Anbohrungen; sie sollten untereinander verbunden sein (Ringkammer)
Entnahmestutzen
12 mm Stutzen mit G1/8"i oder nach Kundenspezifikation
Kennzeichnung
Typschild auf der Anströmseite mit +, Nummer des Drosselgerätes, PN, D, d und Werkstoff
Einbauort
direkt am Eingang einer Rohrleitung, freie Ansaugung aus der Atmosphäre
Anschluss
Flansch am Auslauf. Bevorzugt Flansche nach DIN; andere Flansch- und Dichtungsarten nach Kundenspezifikation
Gerade Einlauflänge
nicht erforderlich – die Düse saugt frei an
Gerade Auslauflänge
mindestens 5 × D
Einbaulänge
normalerweise zwischen 200 und 1200 mm; verbindlich nach Berechnungsdatenblatt
Werkstoff Düse und Flansche
Aluminium oder Edelstahl; weitere gebräuchliche und Sonderwerkstoffe auf Anfrage
Werkstoffprüfungen
Bescheinigungen über Materialprüfungen, z. B. nach EN 10204, auf Wunsch
Auslegung
in Anlehnung an DIN EN ISO 5167-3

Downloads

Ihre Anfrage

Jeder Wirkdruckgeber wird auf die Messaufgabe gerechnet – Ihre Angaben stehen anschließend in Ihrer Nachricht im Kontaktformular.

Wirkdruckgeber

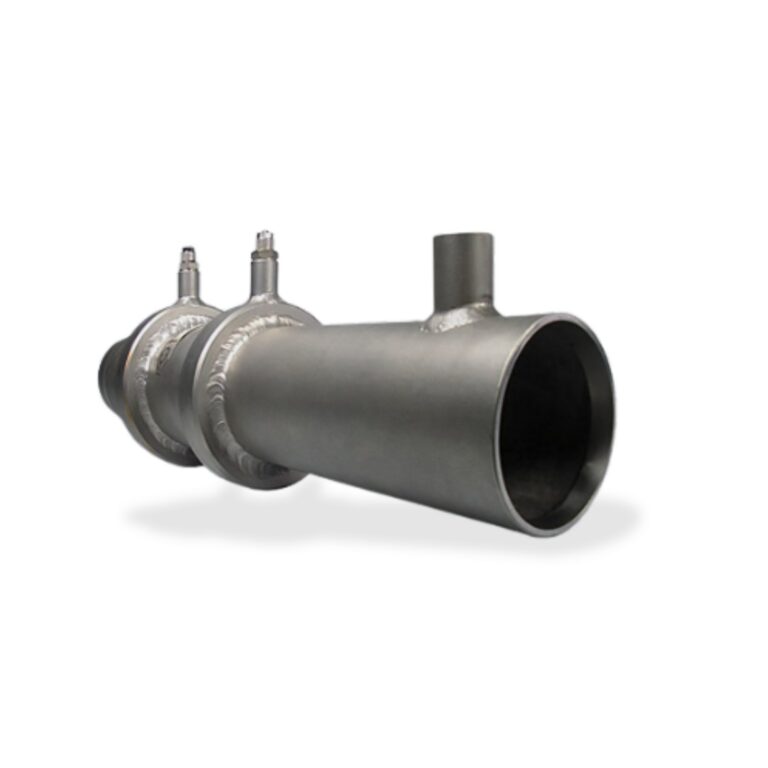

H800 Klassisches Venturirohr

H800 Klassisches Venturirohr
Nennweite
DN 50 – DN 1000
Gerade Strecke
min. 2,5 × D Einlauf, 1 × D Auslauf
Bleibender Druckverlust
5 – 15 % vom Wirkdruck

Überblick

Klassisches Venturirohr für die Durchflussmessung von aggressiven und nicht-aggressiven Gasen und Dämpfen, eingesetzt dort, wo es auf niedrigen Druckverlust ankommt.

Der lange, flache Diffusor führt die Strömung in den vollen Querschnitt zurück und gewinnt den Druck weitgehend zurück. Die sanfte Kontur erzeugt wenig Verwirbelung; deshalb genügt auch vor dem Element eine kurze Beruhigungsstrecke. Bei großen Nennweiten, ganz aus Stahlblech gefertigt, ist das Venturirohr leichter als eine vergleichbare Venturidüse.

Hauptmerkmale

  • Für große Rohrleitungen und hohe Betriebsdrücke
  • Für Anlagen mit beengtem Einbauraum vor der Messstelle
  • Für Prozesse, in denen der Druckverlust als Energieverlust zählt
  • Für die Nachrüstung bestehender Leitungen

Technische Daten

Nenndruck
PN 6 – PN 400
Nennweite
DN 50 – DN 1000
Halsdurchmesser <i>d</i>
10 – 800 mm
Öffnungsverhältnis
β = d/D, Einbaulängen bezogen auf β = 0,6
Bleibender Druckverlust
5 – 15 % vom Wirkdruck, je nach Öffnungsverhältnis und Öffnungswinkel des Diffusors
Genauigkeit (Kennlinienabweichung)
minimal 0,35 % v. M. bis 1 mbar, individuelle Auslegung möglich
Minimale Messunsicherheit
0,65 % v. M. bis 1 mbar, Standard: 1 % v. M. bis 1 mbar
Aufbau
Einlaufzylinder, Einlaufkonus, zylindrischer Halsteil, Auslaufkonus (Diffusor)
Bauarten
mit bearbeitetem Einlaufkonus, Einlaufzylinder und Halsteil, oder mit rauem, aus Stahlblech geschweißtem Einlaufkonus
Halsteil
im Normalfall maschinell bearbeitet, um die erforderlichen Rauigkeiten und Genauigkeiten zu erzielen; je nach Nennweite auch unbearbeitet
Querschnitt
überwiegend rund; in Sonderfällen eckig, dann ausschließlich aus Blech gefertigt
Kennzeichnung
Typschild auf der Anströmseite mit +, Nummer des Drosselgerätes, PN, D, d und Werkstoff
Plus-Entnahme (DP+)
im Abstand D/2 vor der Einlaufschräge
Minus-Entnahme (DP–)
im Halsteil
Wirkdruckentnahme
Einzelanbohrungen in der Rohrwand; bei größeren Nennweiten ist eine Verbindung über eine Ringleitung zu empfehlen
Entnahmestutzen
12 mm Stutzen mit G1/8"i oder nach Kundenspezifikation
Einbauart
zwischen Flansche oder eingeschweißt
Rohrleitungslage
waagerecht, senkrecht oder schräg
Gerade Einlauflänge
mindestens 2,5 × D
Gerade Auslauflänge
mindestens 1 × D
Dichtungsarten
glatt (DIN 19206-1), Vor- und Rücksprung (DIN 19206-2), Linse (DIN 19206-3); nach API und ANSI in glatter Ausführung und als Ring-Joint-Dichtung (RTJ)
Grundwerkstoffe
Schweißkonstruktion aus Stahl oder Edelstahl
Sonderwerkstoffe
möglich; insbesondere bei hohen Temperaturen und aggressiven Medien ist der Anwendungsfall zu beurteilen
Werkstoffprüfungen
Bescheinigungen über Materialprüfungen, z. B. nach EN 10204, sind möglich
Auslegung
DIN EN ISO 5167-4 (klassisches Venturirohr)
Baulänge <i>L</i> (Richtwerte bei β = 0,6)<br>geschweißt / geflanscht
DN 50: 250 / 300 mm
DN 100: 500 / 550 mm
DN 200: 950 / 1050 mm
DN 300: 1400 / 1550 mm
DN 400: 1900 / 2050 mm
DN 500: 2400 / 2600 mm
DN 600: 2800 / 3000 mm
DN 700: 3300 / 3500 mm
DN 800: 3800 / 4000 mm
DN 900: 4250 / 4500 mm
DN 1000: 4700 / 5000 mm

Downloads

Ihre Anfrage

Jeder Wirkdruckgeber wird auf die Messaufgabe gerechnet – Ihre Angaben stehen anschließend in Ihrer Nachricht im Kontaktformular.

  1. Gasartalle Medien, die gemessen werden sollen

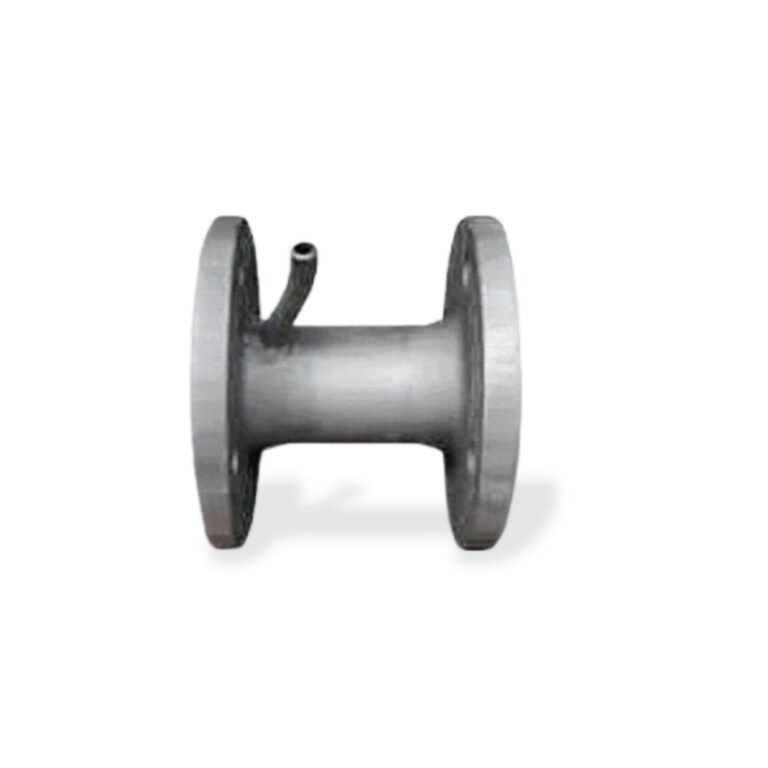

DV700 Venturidüse
Nennweite
DN 50 – DN 800
Anwendung bis
300 °C (A) / 450 °C (B)
Bleibender Druckverlust
10 – 15 % des Wirkdrucks

Überblick

Venturidüse für die Durchflussmessung von aggressiven und nicht-aggressiven Gasen und Dämpfen, wo geringer Druckverlust und damit geringe Energieverluste gefordert sind.

Das gerundete Einlaufprofil ist unempfindlicher als die scharfe Kante einer Blende. Der Diffusor hinter dem Halsteil unterscheidet die Venturidüse von einer Normdüse ohne Diffusor und hält den bleibenden Druckverlust niedrig.

Hauptmerkmale

  • Für Dampf und heiße Prozessgase
  • Für aggressive Medien: Kunststoffbeschichtung der mediumberührten Flächen oder Fertigung komplett aus Kunststoff
  • Kondensatgefäße und Absperrventile, angeschweißt oder lose beigefügt
  • Für Anlagen mit Nachweispflicht für Werkstoff und Schweißnaht

Die beiden Ausführungen

Die Ausführungen unterscheiden sich in der Anbindung der Endflansche, der Minus-Entnahme und der zulässigen Temperatur.

  1. bis max. 300 °C

    Ausführung A

    Endflansche aufgeschoben und dichtgeschweißt; Minus-Entnahme über eine Ringkammer.

  2. bis max. 450 °C

    Ausführung B

    Endflansche vorgeschweißt; Minus-Entnahme als Einzelanbohrung.

    • Durchstrahlungsprüfung der Rundnähte möglich

Technische Daten

Nenndruck
PN 6 – PN 100
Nennweite
DN 50 – DN 800
Bleibender Druckverlust
10 – 15 % des Wirkdrucks, je nach Öffnungsverhältnis; gegenüber einer Blende rund 80 % geringer
Genauigkeit
Standard 0,65 % v. M. im Messsystem, individuelle Auslegung möglich
Aufbau
sich verengendes Einlaufteil mit gerundetem Profil, zylindrischer Halsteil, Diffusor (Auslaufkonus)
Konstruktion
Schweißkonstruktion aus Stahl oder Edelstahl, beidseitig Flansche
Plus-Entnahme
über Einzelanbohrungen am Eingang
Minus-Entnahme
normalerweise über 4 Bohrungen, die in eine Ringkammer münden – am engsten Querschnitt
Entnahmestutzen
je einer am Eingang und am engsten Querschnitt; auf Wunsch mehr als zwei Stutzen oder Spülanschlüsse
Kennzeichnung
auf dem Außendurchmesser der Düse nach DIN 19205 oder ANSI, zusätzlich mit Chargennummer und Prüfstempel
Werkstoffe
Allgemeine Baustähle: RSt37-2
Unlegierte Qualitätsstähle: C22.8
Warmfeste Baustähle: 15Mo3, 16Mo3, 13CrMo44
Rostfreie Edelstähle: X6CrNiTi1810
Kunststoffe: PP, PVC
weitere Werkstoffe und Sonderwerkstoffe auf Anfrage
Auslegung
DIN EN ISO 5167-3
Herstellung und Prüfung
nach den einschlägigen Richtlinien wie TRD und AD-Merkblättern sowie nach Kundenspezifikation
Materialprüfzeugnis
EN 10204 3.1 A und B, auf Anforderung
Einbaulänge <i>L</i><br>Ausführung A / B
DN 50: 120 / 170 mm
DN 65: 140 / 200 mm
DN 80: 160 / 220 mm
DN 100: 200 / 270 mm
DN 125: 230 / 300 mm
DN 150: 260 / 350 mm
DN 200: 320 / 400 mm
DN 250: 400 / 500 mm
DN 300: 450 / 600 mm
über DN 300 mit der Auslegung

Downloads

Ihre Anfrage

Jeder Wirkdruckgeber wird auf die Messaufgabe gerechnet – Ihre Angaben stehen anschließend in Ihrer Nachricht im Kontaktformular.

  1. Gasartalle Medien, die gemessen werden sollen

Wirkdruckgeber

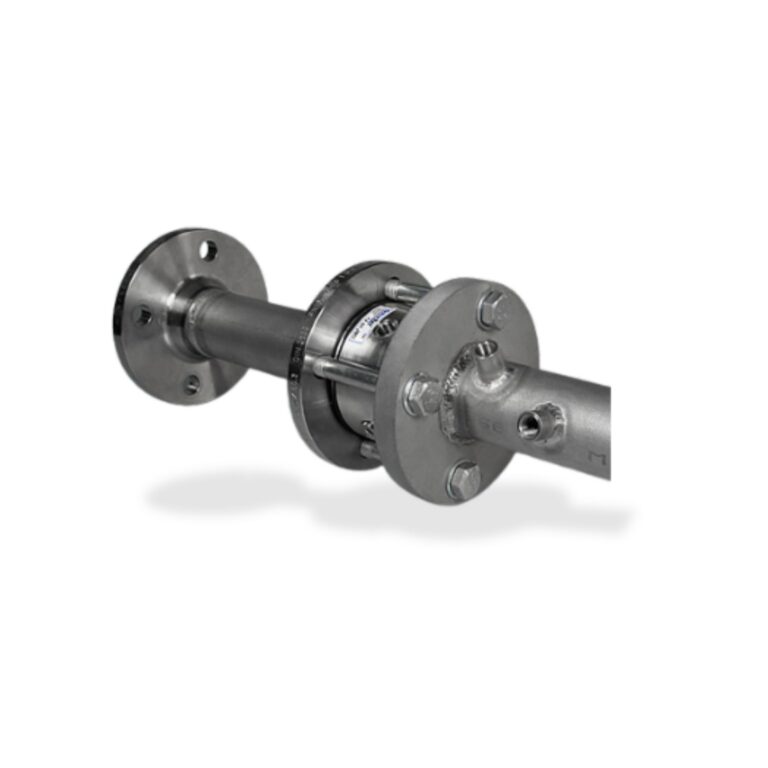

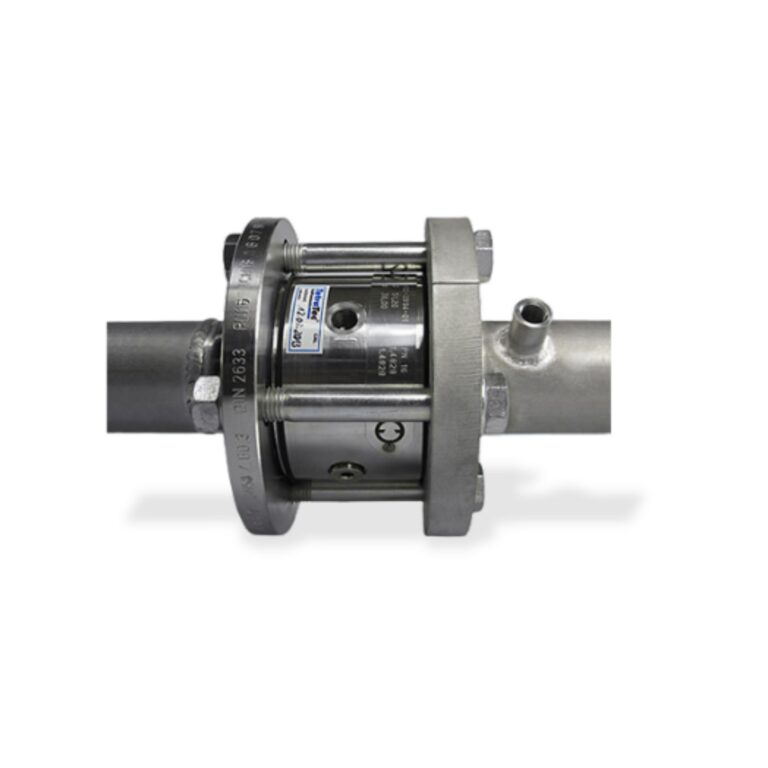

MBL500 Blendenmessstrecke

MBL500 Blendenmessstrecke
Nennweite
DN 10 – DN 400, größer auf Anfrage
Gerade Strecke
min. 28 × D Einlauf, 7 × D Auslauf
Bleibender Druckverlust
30 – 80 % des Wirkdrucks

Überblick

Blendenmessstrecke mit zweiteiligem Fassungsring und wechselbarem Messeinsatz für die Durchflussmessung von aggressiven und nicht-aggressiven Gasen und Dämpfen in kleinen Rohrleitungen.

Ein- und Auslaufrohr bilden mit den Fassungsringen eine Einheit und sind ohne Ansatz bis an die Messscheibe herangeführt; ein Ansatz ist gerade in kleinen Nennweiten eine wesentliche Fehlerquelle. Der Rohrinnendurchmesser D gehört damit zur gelieferten Strecke. Für einen anderen Messbereich wird nur der Messeinsatz getauscht.

Hauptmerkmale

  • Für Messstellen mit wechselnden Messbereichen
  • Für Labor- und Technikumsprüfstände
  • Zubehör: Absperrventile, Kondensatgefäße, Messleitungsgefäße und Ventilblöcke; Gegenflansche, Schrauben und Dichtungen gegen Mehrpreis
  • Wo ein kleinerer Druckverlust gefordert ist, passen das Venturirohr H800 oder die Venturidüse DV700

Technische Daten

Nenndruck
PN 6 – PN 100
Nennweite
DN 10 – DN 400, auf Anfrage auch größer
Öffnungsverhältnis
d/D
Bleibender Druckverlust
30 – 80 % des Wirkdruckes, je nach Öffnungsverhältnis d/D
Bauart
Drosselgerät mit Ringkammerentnahme und eigener Ein- und Auslaufstrecke
Fassungsring
zweiteilig, mit Ringkammer und wechselbarem Messeinsatz
Messeinsatz
Normblende nach DIN EN ISO 5167-2, Viertelkreisdüse oder Doppelkonusblende – je nach Betriebsbedingungen; in Sonderfällen auch Normventuridüsen
Abdichtung
Fassungsringe und Messeinsatz mit einer Flachdichtung
Lieferzustand
komplett montiert und einbaufertig, wahlweise zum Einflanschen oder zum Einschweißen
Kennzeichnung
Nummer des Drosselgerätes, PN, D, d, Durchflussrichtung sowie + und – an den Entnahmestutzen
Entnahmestutzen
12 mm Stutzen mit G1/8"i oder nach Kundenspezifikation
Wirkdruckentnahme
Standard: Ringkammernormblende – Eckentnahme nach DIN EN ISO 5167-2. Mit Einzelbohrungen in den Abständen a1 und a2: Flansch-Druckentnahme nach DIN 19214, D-D/2-Entnahme in der Rohrleitung (a1 = D, a2 = D/2) oder normähnliche Eckentnahme im Flansch für Sonderfälle
MBL 500 F
zwischen Flansche der waagerecht, senkrecht oder schräg verlaufenden Rohrleitung
MBL 500 S
zum Einschweißen in die Rohrleitung; Maße wie MBL 500 F
Dichtungsart
glatt, Rücksprung nach DIN 2513 oder Nut nach DIN 2512
Gerade Einlauflänge
mindestens 28 × D
Gerade Auslauflänge
mindestens 7 × D
Nicht im Lieferumfang
Gegenflansche, Schrauben und Dichtungen; bei den Dichtungen sind die Vorschriften bezüglich Medium und Betriebsbedingungen zu beachten
Typische Einbaulängen<br><i>L</i> (<i>L</i><sub>1</sub> + <i>L</i><sub>2</sub>)
DN 10 (0,25"): 400 (230 + 170) mm
DN 15 (0,5"): 550 (380 + 170) mm
DN 20 (0,75"): 700 (500 + 200) mm
DN 25 (1"): 900 (650 + 250) mm
DN 32 (1,25"): 1100 (800 + 300) mm
DN 40 (1,5"): 1300 (1000 + 300) mm
DN 50 (2"): 1500 (1200 + 300) mm
DN 65 (2,5"): 1600 (1250 + 350) mm
DN 80 (3"): 1800 (1400 + 400) mm
DN 100 (4"): 2200 (1700 + 500) mm
DN 125 (5"): 2700 (2000 + 700) mm
DN 150 (6"): 3200 (2400 + 800) mm
DN 200 (8"): 4000 (3000 + 1000) mm
Werkstoffe
angepasst an Medium, Temperatur und die Einbaugegebenheiten; Fassungsringe, Messeinsätze und Entnahmestutzen werden getrennt festgelegt, die Auswahl wird im Angebot dokumentiert
Auslegung
DIN EN ISO 5167-2 (Normblende) und -3 (Düsen)
Herstellung und Prüfung
nach bzw. in Anlehnung an die einschlägigen Regelwerke des Druckgerätebaus (AD 2000-Merkblätter, EN 13480) sowie nach Kundenspezifikation; der zugrunde gelegte Umfang wird im Angebot benannt
Materialprüfzeugnisse
EN 10204 3.1 A und B

Downloads

Ihre Anfrage

Jeder Wirkdruckgeber wird auf die Messaufgabe gerechnet – Ihre Angaben stehen anschließend in Ihrer Nachricht im Kontaktformular.

  1. Gasartalle Medien, die gemessen werden sollen

Zubehör und verwandte Messtechnik

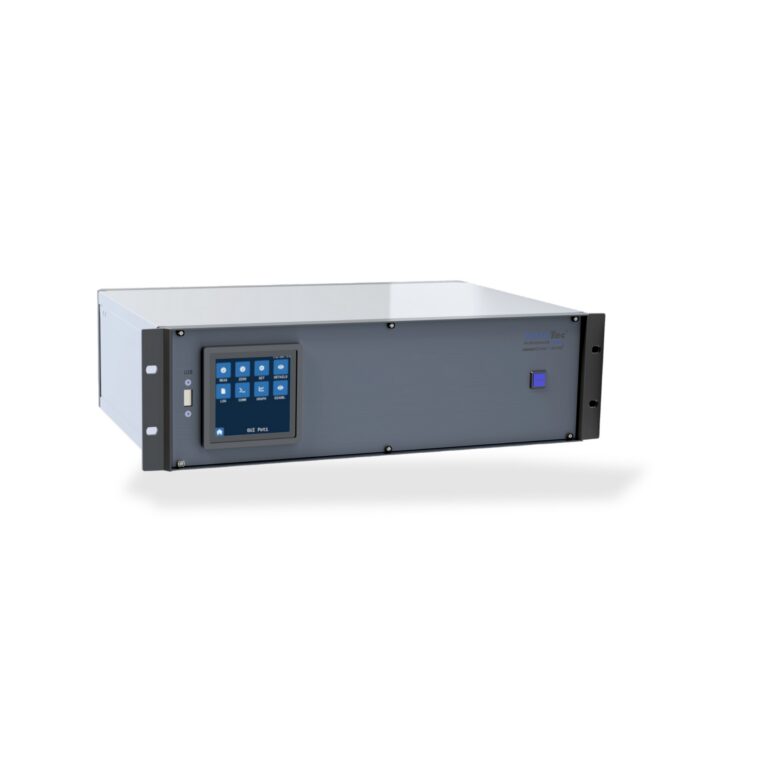

Zur kompletten Messstelle gehören Druck- und Temperatursensoren und eine Auswerteeinheit. Laminar Flow Elemente messen über einen Differenzdruck, der proportional zum Volumenstrom ist; kritische Düsen nach DIN EN ISO 9300 stellen Durchflüsse für wiederkehrende Kalibrieraufgaben ein.
