Thermische Massendurchflussmesser für Gase

Thermische Massenstrommesser

Die thermischen Massendurchflussmesser und -regler der red-y-Baureihe von Vögtlin Instruments messen und regeln Massenströme von Luft und Gasen. Ein Strömungsteiler leitet einen definierten Anteil des Gases über einen Bypass zum Massenstromsensor; dort wird das Gas definiert erwärmt und die Temperaturdifferenz zwischen Ein- und Ausgang des Sensors gemessen. Mit dem bekannten Teilerverhältnis ergibt sich der gesamte Massenstrom.

Thermische Massenstrommesser
  • 1:100 Messspanne der High-Performance-Ausführung von GSx und GSP; in der Standardausführung und beim GCx 1:50.
  • 50 ms Reaktionszeit von GSx und GSP.
  • 247 Geräte im Netzwerk an der seriellen Schnittstelle RS485 (Modbus), bei GSx und GSP.

Die Baureihen im Überblick

Geben Sie Ihren Durchfluss ein – die passenden Baureihen werden hervorgehoben.

  • Kompakt, mit Batterie

    GCx

    Lokale Durchflussanzeige mit Hand-Regelventil, auch mobil.

    Messbereich
    50 NmL/min – 450 NL/min
    Genauigkeit
    ±2 % v. E. (Standard)
    Versorgung
    Batterie AA oder 24 V DC
  • Messen und Regeln, OEM

    GSx

    Massendurchflussmesser und -regler mit digitaler und analoger Schnittstelle.

    Messbereich
    25 NmL/min – 500 NL/min
    Genauigkeit
    ±1 % v. E. (Standard)
    Ausgang
    RS485 und 4–20 mA oder 0–10 V
  • Druckregler mit Durchflussmessung

    GSP

    Regelt den Prozessdruck und misst oder begrenzt dabei den Durchfluss.

    Durchfluss
    25 NmL/min – 500 NL/min
    Druck
    0 – 10 bar Ü oder abs.
    Genauigkeit Druck
    ±0,5 % v. E.

Allen Baureihen gemeinsam

Berstdruck
15 bar
Betriebstemperatur
0 bis 50 °C
Gasart
Luft, N2, O2, He, Ar, H2, CO, CO2
… weitere Gase auf Anfrage
Medienkompatibilität
saubere, trockene, nicht kondensierende Gase

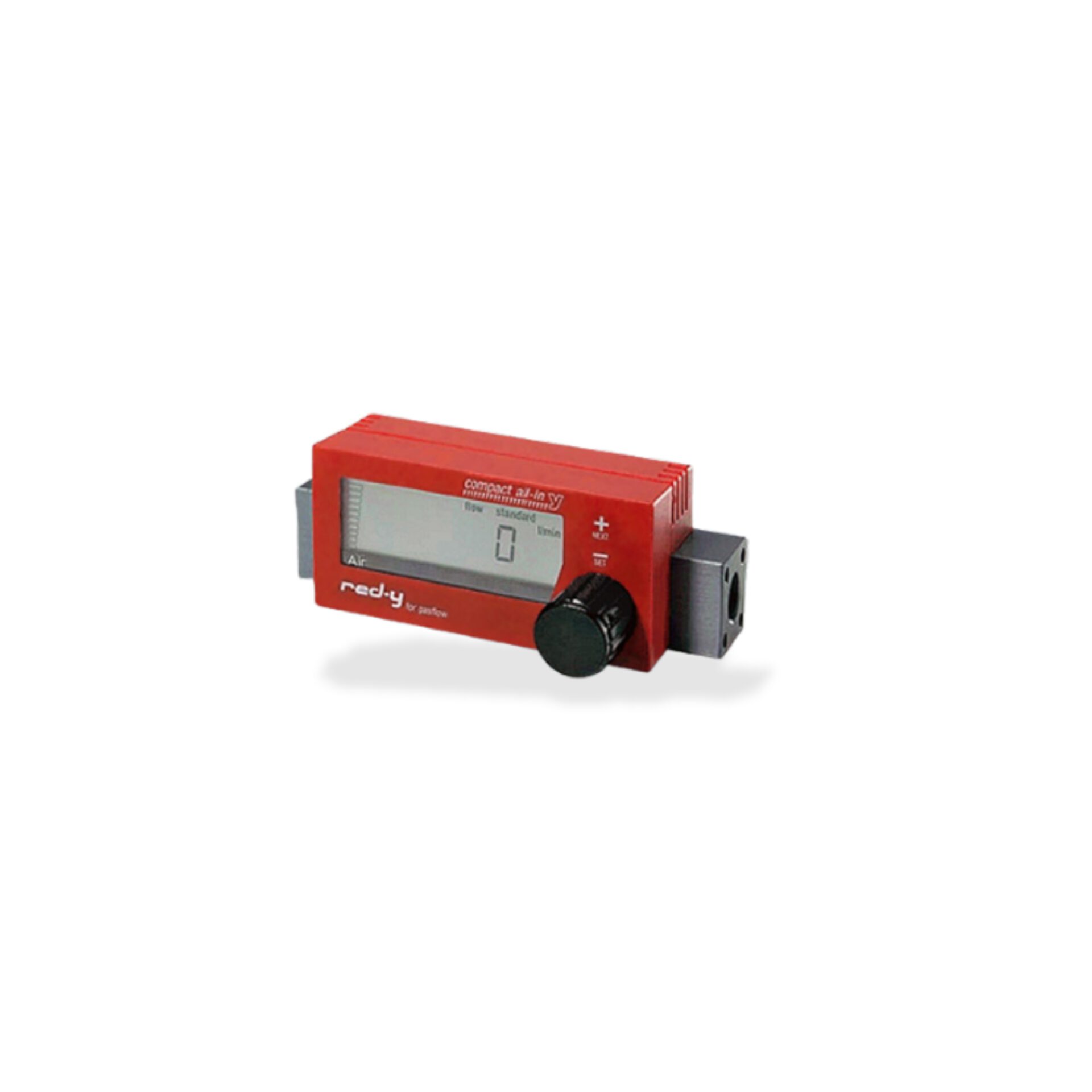

Thermischer Massendurchflussmesser

GCx

GCx
Messbereich
50 NmL/min – 450 NL/min
Genauigkeit
±2 % v. E. (Standard)
Versorgung
Batterie AA oder 24 V DC

Überblick

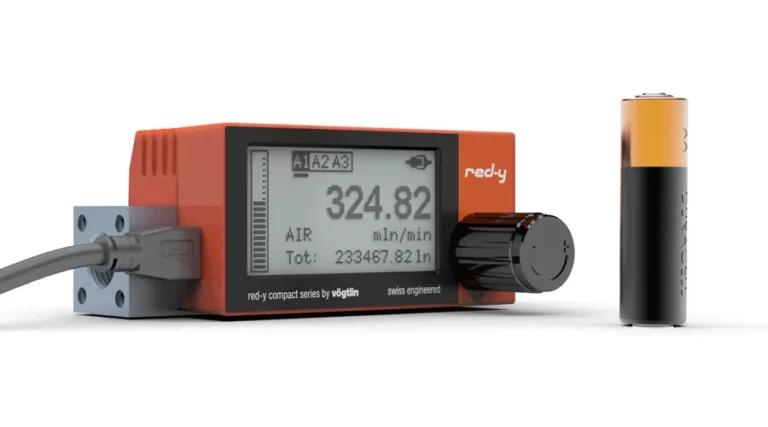

Die Durchflussmesser und -regler der Kompakt-Serie GC ersetzen Schwebekörper-Durchflussmesser als lokale Durchflussanzeige und eignen sich auch für den mobilen Einsatz.

Mit Batteriespeisung arbeiten sie netzunabhängig, das Hand-Regelventil stellt den Durchfluss ein. Die Messung ist druck- und temperaturkompensiert; Wächter- und Grenzwertfunktionen überwachen den Durchfluss.

Hauptmerkmale

  • Touch-LCD-Anzeige mit Bargraf
  • Mess-, Regel- und Alarmfunktion
  • Totalisator-Funktion

Technische Daten

Messbereich
50 NmL/min bis 450 NL/min
Genauigkeit
Standard: ±2 % v. E., über 200 NL/min ±3 % v. E.
High: ±1 % v. E. unter 50 NL/min
Eingangsdruck
0 bis 10 bar Überdruck
Prozessanschluss
2 × G1/4" oder G1/2" Innengewinde
Elektrischer Ausgang
1 potentialfreier Wechsler
Versorgung
Batterie Standard AA oder extern 24 V DC

Downloads

Ihre Anfrage

Wählen Sie, was zutrifft – die Auswahl steht anschließend in Ihrer Nachricht im Kontaktformular.

  1. Funktion
  2. Gasartalle Gase, die gemessen werden sollen
  3. Prozessanschluss
  4. Versorgung und Ausgang

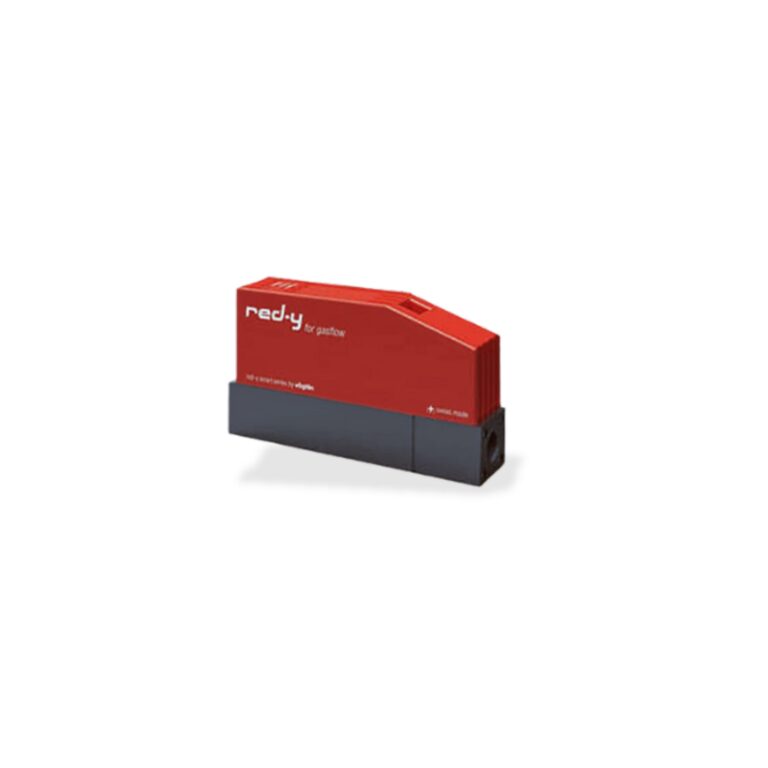

Thermischer Massendurchflussmesser

GSx

GSx
Messbereich
25 NmL/min – 500 NL/min
Genauigkeit
±1 % v. E. (Standard)
Ausgang
RS485 und 4–20 mA oder 0–10 V

Überblick

Die thermischen Massendurchflussmesser und -regler der Smart-Serie GS sind für schnelle Mess- und Regelaufgaben im Apparate- und Anlagenbau und für OEM-Anwendungen ausgelegt.

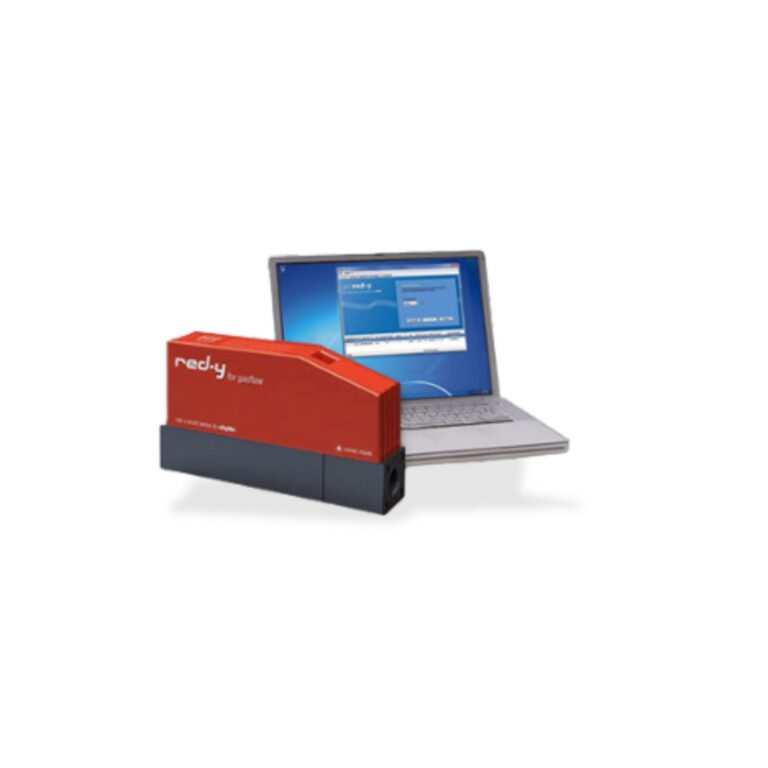

Mit PC oder SPS kommunizieren sie digital oder analog. Zahlreiche Parameter lassen sich auf das jeweilige Anforderungsprofil einstellen.

Hauptmerkmale

  • Mikroprozessorgesteuert
  • Gastemperaturmessung
  • Totalisator-Funktion
  • LED-Anzeige für Betriebszustand und Durchfluss
  • Digitales elektronisches Regelventil
  • Multigas-Funktion für bis zu 10 Gase

Technische Daten

Messbereich
25 NmL/min bis 500 NL/min
Genauigkeit
Standard: ±1 % v. E.
High: ±0,3 % v. E., ±0,5 % v. M.
Eingangsdruck
0 bis 10 bar Überdruck
Prozessanschluss
2 × G1/4", G1/2" oder G3/4" Innengewinde
Elektrischer Ausgang
1 × seriell (RS485, Modbus) und
1 × Strom (4–20 mA) oder Spannung (0–10 V)
Versorgung
extern 24 V DC

Ihre Anfrage

Wählen Sie, was zutrifft – die Auswahl steht anschließend in Ihrer Nachricht im Kontaktformular.

  1. Funktion
  2. Gasartalle Gase, die gemessen werden sollen
  3. Prozessanschluss
  4. Versorgung und Ausgang

Thermischer Massendurchflussmesser

GSP

GSP
Durchfluss
25 NmL/min – 500 NL/min
Druck
0 – 10 bar Ü oder abs.
Genauigkeit Druck
±0,5 % v. E.

Überblick

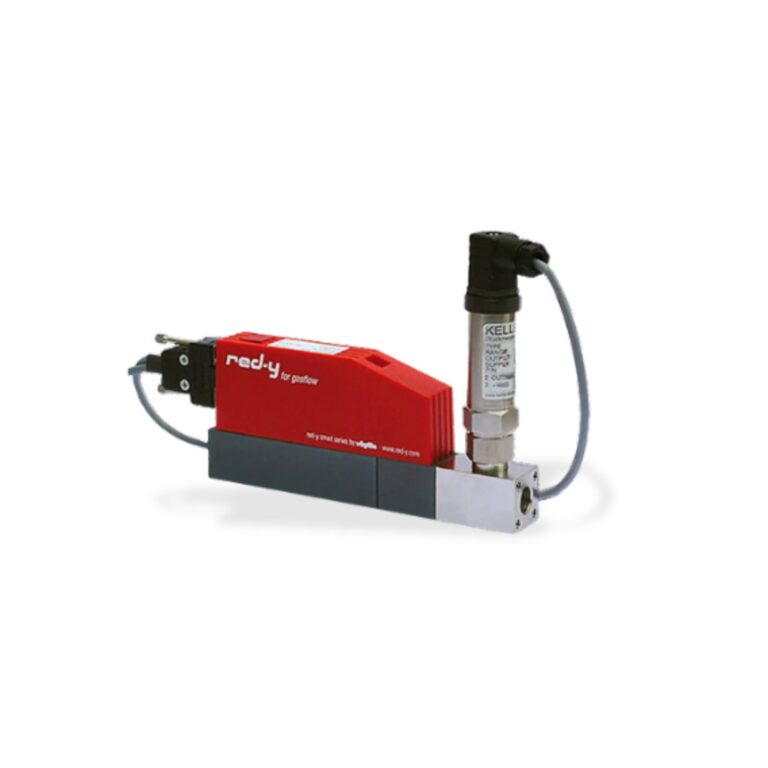

Die elektronischen Druckregler red-y smart pressure controller verbinden die Technik der thermischen Massendurchflussregler der Smart-Serie GSC mit einer elektronischen Druckregelung.

Sie regeln einen vorgegebenen Prozessdruck automatisch und messen oder begrenzen dabei den Durchfluss. Im laufenden Betrieb lässt sich von Druck- auf Durchflussregelung umschalten.

Hauptmerkmale

  • Vordruck- oder Hinterdruckregelung
  • Druckregelung auch mit externem Druckaufnehmer
  • Mess-, Regel- und Alarmfunktion
  • Multigas-Funktion für bis zu 10 Gase

Technische Daten

Messbereich Durchfluss
25 NmL/min bis 500 NL/min
Genauigkeit Durchfluss
Standard: ±1 % v. E.
High: ±0,3 % v. E., ±0,5 % v. M.
Messbereich Druck
0 bis 10 bar Überdruck oder absolut
Genauigkeit Druck
Standard: ±0,5 % v. E.
Prozessanschluss
2 × G1/4" oder G1/2" Innengewinde
Elektrischer Anschluss
D-Sub-Stecker, 9-polig
Versorgung
extern 24 V DC

Ihre Anfrage

Wählen Sie, was zutrifft – die Auswahl steht anschließend in Ihrer Nachricht im Kontaktformular.

  1. Regelung
  2. Gasartalle Gase, die gemessen werden sollen
  3. Prozessanschluss

Weitere Durchfluss- und Druckregeltechnik

Durchflussmessung über den Differenzdruck, Druckregelsysteme und komplette Mess- und Kalibriersysteme:

Massenstrom oder Volumenstrom?

Massenstrom und Volumenstrom lassen sich über die Dichte des Gases ineinander umrechnen. Ein Gerät, das den Massenstrom erfasst, kann daher ebenso den Volumenstrom ausgeben und umgekehrt. Viele Massenstrommesser geben den Durchfluss als Normvolumenstrom aus, also bezogen auf festgelegte Normbedingungen (Druck, Temperatur, Feuchte) und damit auf eine feste Normdichte.

Nur wenige Messprinzipien erfassen tatsächlich den Massenstrom. Die bekanntesten sind Coriolis-Sensoren und thermische Massenstromsensoren.

Coriolis-Sensoren

Coriolis-Sensoren bestimmen den Massenstrom meist direkt in schwingenden Messrohren. Sie sind sehr stabil und eignen sich in der Regel auch für hohe Drücke und aggressive Medien. Die aufwendige Bauweise macht sie allerdings teuer.

Der größte Nachteil: Das Medium muss eine nennenswerte Dichte aufweisen. Bei Gasen lassen sich Coriolis-Sensoren deshalb nur bei höheren Drücken einsetzen. Hinzu kommt in der Praxis meist ein erheblicher Druckverlust. Für Messungen auf atmosphärischem Druckniveau mit geringem Druckabfall kommen sie kaum in Frage.

Thermische Massenstromsensoren

Thermische Massenstromsensoren erfassen den Wärmeübergang von beheizten Bauelementen in das strömende Gas und lassen sich daher vergleichsweise preiswert aufbauen. Das Prinzip bringt Einschränkungen mit sich:

  • Einschwingverhalten: Auf Änderungen des Massenstroms reagieren die Sensoren meist sehr rasch. Bis sich das Signal stabil auf den neuen Durchfluss eingependelt hat, vergeht wegen der thermischen Trägheit jedoch häufig relativ viel Zeit.
  • Nullpunkt: Das Prinzip setzt eine Strömung voraus; einen stabilen Nullpunkt ohne Durchfluss gibt es nicht. Die meisten Geräte arbeiten deshalb mit einer Schleichmengenunterdrückung unterhalb weniger Prozent des Messbereichs. Ein Abgleich am Nullpunkt ist nicht möglich.
  • Langzeitstabilität: Der Wärmeübergang ist hochgradig empfindlich gegenüber Verschmutzung und Ablagerungen. Selbst bei sauberer, gefilterter atmosphärischer Luft macht sich das bemerkbar und verringert die Langzeitstabilität erheblich. Bei höheren Ansprüchen eignen sich thermische Sensoren daher meist nur für hochreine Gase.
  • Strömungsrichtung und Strömungsprofil: Je nach Bauform erkennen thermische Sensoren die Strömungsrichtung nicht. Oft messen sie nur an einem Punkt in der Rohrleitung; das setzt ein voll ausgebildetes, ungestörtes Strömungsprofil voraus.

Alternative: Wirkdruckverfahren

Zu den Wirkdruckverfahren gehören neben Wirkdruckgeber auch Laminar Flow Elemente. Ein Differenzdrucksensor misst den meist sehr geringen Druckabfall über dem Element. Die wesentlichen Vorteile:

  • Erkennung der Strömungsrichtung (bipolarer Betrieb)
  • stabiler Nullpunkt: Ohne Durchfluss ist der Differenzdruck null, der Nullpunkt lässt sich abgleichen
  • sehr rasches Ansprech- und Einschwingverhalten
  • ausgezeichnete Langzeitstabilität

Wo diese Anforderungen nicht im Vordergrund stehen, sind die oben vorgestellten thermischen Massendurchflussmesser und -regler eine vergleichsweise preiswerte Wahl.
