Wirkdruckgeber für Luft und Gase

Laminar Flow Elemente

Laminar Flow Elemente (LFE) messen den Durchfluss von Luft und Gasen über den Differenzdruck. In ihrer Kapillarmatrix strömt das Gas laminar; nach Hagen-Poiseuille ist der Differenzdruck dann proportional zum Volumenstrom. In großer Auswahl und vielen Abstufungen erhältlich, eignen sich LFE für Durchflussmessung und Kalibrierung gleichermaßen.

Laminar Flow Elemente
  • kalibriert LFE für Durchflussmessungen werden grundsätzlich kalibriert geliefert; die Kennlinie korrigiert die Restabweichung an Ein- und Austritt der Matrix.
  • ≈ 3 × größere Messspanne als eine Blende am selben Differenzdrucksensor
  • 10 / 20 mbar Differenzdruck bei Nenndurchfluss, je nach Baureihe; bei druckverlustkritischen Aufgaben auch max. 1 mbar mit linear reduziertem Endwert
  • schnell Geschwindigkeit und Präzision bestimmt vor allem der Differenzdrucksensor – der TTI-Sensor lässt sich an jede Baureihe direkt anflanschen.

Die Baureihen im Überblick

Geben Sie Ihren Durchfluss ein – die passenden Baureihen werden hervorgehoben.

  • Kleinste Durchflüsse

    LFE S-Serie

    Die kompakteste Bauform: quadratisch, in sechs Nennweiten

    Durchfluss
    auf Anfrage – 1.100 L/min
    Genauigkeit
    0,3 % Glaskapillare · 0,5 % Edelstahlmatrix
    Prozessanschluss
    1/4" bis 2" NPT Innengewinde
  • LFE R-Serie

    Die runde Bauform: Ein- und Auslaufstrecken dienen zugleich als Reduzierung auf den Rohrdurchmesser

    Durchfluss
    2.800 – 63.700 L/min
    Genauigkeit
    0,5 % Edelstahlmatrix
    Prozessanschluss
    Flansch, Rohrenden oder Ventilanschluss

Allen Baureihen gemeinsam

Betriebstemperatur
0 bis 70 °C
Betriebsdruck
0,4 bis 11 bar abs.
Turndown
1:10, Sonderfall 1:30
Dichtungen
PTFE oder FPM
Material
Edelstahl / Aluminium

Laminar Flow Element

LFE S-Serie

LFE S-Serie
Durchfluss
auf Anfrage – 1.100 L/min
Genauigkeit
0,3 % Glaskapillare · 0,5 % Edelstahlmatrix
Prozessanschluss
1/4" bis 2" NPT Innengewinde

Überblick

Mit den Laminar Flow Elementen der S-Serie aus Eigenproduktion wird eine große Messbereichsabstufung abgedeckt. Bis zu Messbereichsendwerten von 1,1 m³/min (Luft) stehen LFEs in sechs verschiedenen Nennweiten zur Verfügung; die kleinsten Messbereiche auf Anfrage.

Die S-Serie in quadratischem Design ist die kleinste Bauform an Laminar Flow Elementen in unserem Angebot. Neben der kompakten Darstellung kann das LFE in weiten Bereichen entweder mit einer individuell gefertigten Glaskapillare bezogen oder einer multi-channel Edelstahlmatrix versehen werden. Je nach Einsatzbereich sind beide Möglichkeiten von Vorteil.

Hauptmerkmale

  • Stabile Messung bei Kleinstmengen
  • Gasanwendungen möglich (CO2; O2, H2 und CO bis S030 auf Anfrage)
  • TTI-Differenzdrucksensor direkt anflanschbar
  • Ein-/Auslaufstrecken ohne Durchmessersprung

Technische Daten

Durchflussbereich
auf Anfrage bis 1.100 L/min
(bei 20 mbar Differenzdruck)
Genauigkeit (max. Linearitätsabweichung)
Glaskapillare: 0,3 %
Edelstahlmatrix: 0,5 %
Material
Edelstahl / Aluminium
Matrix
Glaskapillare / Edelstahlmatrix
Dichtungen
PTFE oder FPM
Turndown-Bereich
1:10, Sonderfall 1:30
Druckanschluss
M5 Innengewinde
Prozessanschluss
1/4" bis 2" NPT Innengewinde
Betriebstemperatur
0 bis 70 °C
Betriebsdruck
0,4 bis 11 bar absolut
Gasart
Luft, inerte Gase, CO2
Sauerstoff, Wasserstoff, CO (bis S030): auf Anfrage, abhängig von der Druckgeräterichtlinie 2014/68/EU
… weitere Gase auf Anfrage

Downloads

Für alle Baureihen

Ihre Anfrage

Wählen Sie, was zutrifft – die Auswahl steht anschließend in Ihrer Nachricht im Kontaktformular.

  1. Gasartalle Gase, die gemessen werden sollen

  2. Prozessanschluss
  3. Sensoraufnahmenoptional

Laminar Flow Element

LFE R-Serie

LFE R-Serie
Durchfluss
2.800 – 63.700 L/min
Genauigkeit
0,5 % Edelstahlmatrix
Prozessanschluss
Flansch, Rohrenden oder Ventilanschluss

Überblick

Die R-Serie erweitert mit runder Bauform den Durchflussbereich bis 63 m³/min. Die Ein-/Auslaufstrecken des LFEs dienen dabei gleichzeitig als Reduzierung auf den gewünschten Rohrdurchmesser.

Die R-Serie ist selbst bei Hochdruckanwendungen in der Lage, durch präzise Fertigung der Bauteile, saubere und höchst reproduzierbare Ergebnisse zu gewährleisten. Dabei ist auch der Einsatz der größten Bauform bei Fremdgasanwendungen möglich.

Hauptmerkmale

  • Sehr schnelle Ergebnisse einer Messung
  • TTI-Differenzdrucksensor direkt anflanschbar, auch mit Nullungsfunktion
  • Austausch aus Inline-Betrieb leicht möglich

Varianten mit Zubehör

Filter und Filtertonne werden auf das LFE der R-Serie aufgebaut – gleicher Durchflussbereich, gleiche Edelstahlmatrix, der Differenzdrucksensor bleibt direkt anflanschbar.

  1. Grundgerät

    R-Serie

    Das LFE ohne Zubehör; den Prozessanschluss bilden die Ein- und Auslaufstrecken.

    • Flansch / Rohrenden / Ventilanschlüsse
    • Gasanwendungen möglich (CO2; H2, O2 auf Anfrage)
  2. Ansaugender Betrieb

    R-Serie mit Filter

    Passende Ein- und Auslauffilter machen einen verschmutzungsfreien Betrieb über Jahre hinweg möglich.

    • Stabile und schnelle Messungen bei atmosphärisch ansaugendem Einsatz
    • Wartungsarm durch austauschbare Filter
  3. Inline · bidirektional

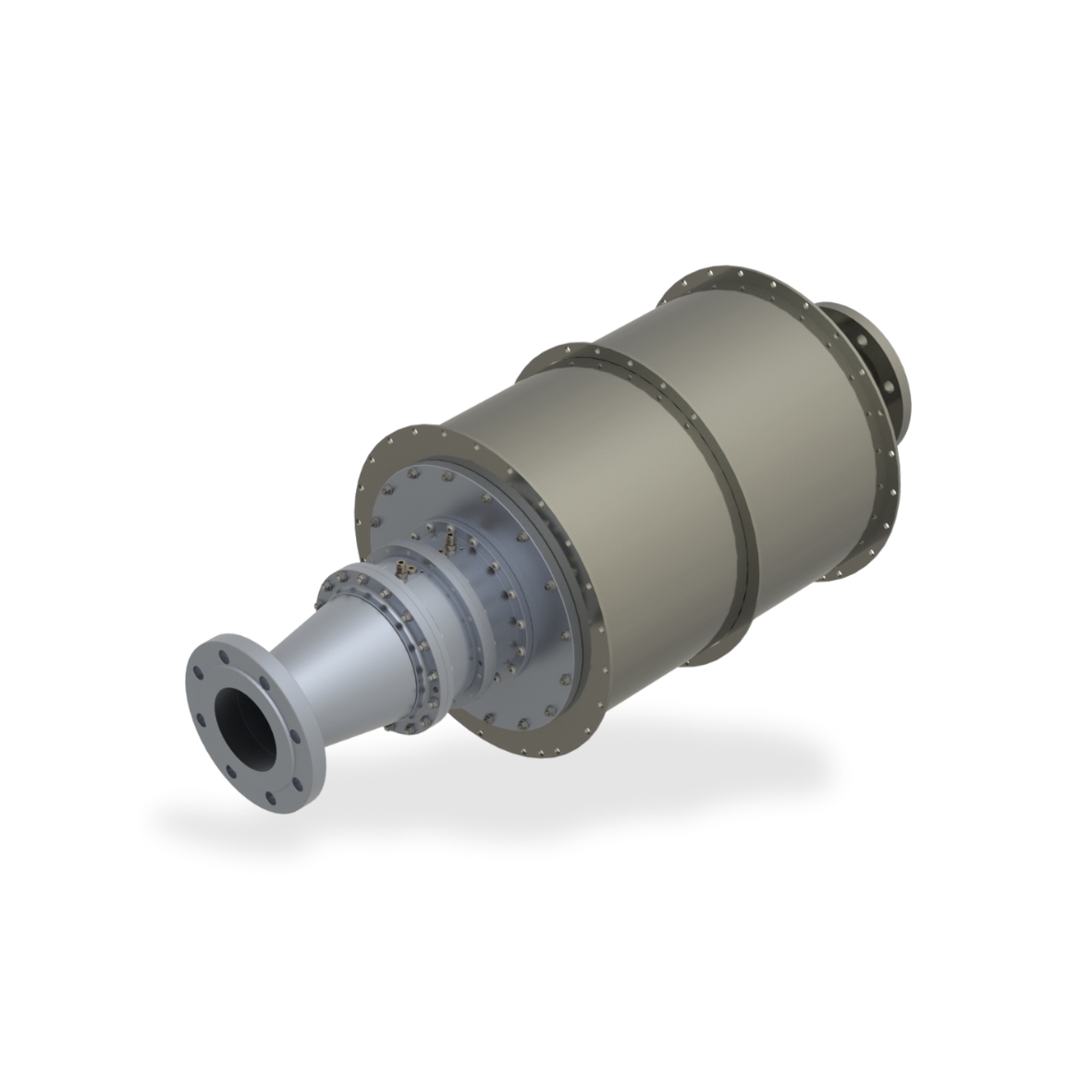

    R-Serie mit Filtertonne

    Für Inline-Messungen mit staub- und schmutzbelasteter Luft oder den bidirektionalen Betrieb mit großen Volumenströmen. Die Filtertonnen werden über die beidseitigen Partikelfilter geschoben und mit der LFE-Basis verschraubt – für eine wartungsarme und leckagefreie Messung.

    • Flansch / Rohrenden an den Filtertonnen
    • Filtertausch sehr einfach machbar
    • Gasanwendungen eingeschränkt möglich (CO2, inerte Gase …)

Technische Daten

Durchflussbereich
2.800 L/min bis 63.700 L/min
(bei 20 mbar Differenzdruck)
Genauigkeit (max. Linearitätsabweichung)
Edelstahlmatrix: 0,5 %
Material
Edelstahl / Aluminium
Matrix
Edelstahlmatrix
Dichtungen
PTFE oder FPM
Turndown-Bereich
1:10, Sonderfall 1:30
Druckanschluss
G 1/8" Innengewinde
Prozessanschluss
Reduzierung mit Flansch
mit Filtertonne: Flansch- oder Rohranschluss
Betriebstemperatur
0 bis 70 °C
Betriebsdruck
0,4 bis 11 bar absolut
Gasart
Luft, inerte Gase, CO2
Sauerstoff, Wasserstoff: auf Anfrage, abhängig von der Druckgeräterichtlinie 2014/68/EU
… weitere Gase auf Anfrage
mit Filtertonne: Luft, inerte Gase, z. B. CO2, N2

Downloads

Für alle Baureihen

Ihre Anfrage

Wählen Sie, was zutrifft – die Auswahl steht anschließend in Ihrer Nachricht im Kontaktformular.

  1. Gasartalle Gase, die gemessen werden sollen

  2. Filter oder FiltertonneZubehör zum LFE
  3. Prozessanschluss
  4. Sensoraufnahmenoptional

Zur kompletten Messstrecke

Neben passenden Sensoren für die LFE-Messstrecke sind auch komplette Auswerteeinheiten für Plug-and-Play-Messungen möglich.
