Dichtheitsprüfung nach der Druckabfallmethode

Dichtheits-Prüfsysteme

Die Prüfsysteme der Baureihe CoM4.Leak messen den Druckabfall eines Prüflings gegen ein dichtes Referenzvolumen. Prüfling und Referenzvolumen werden auf denselben Prüfdruck gebracht und abgesperrt; ein Differenzdrucksensor erfasst den Unterschied zwischen beiden. Zwei Bauformen stehen zur Wahl: das CoM4.Leak-Compact für Prüflinge mit Anschluss und das CoM4.Leak-ClosedBox für Bauteile, die sich nicht adaptieren lassen.

Dichtheits-Prüfsysteme
  • ±20 mbar Messbereich des Differenzdrucksensors in beiden Bauformen
  • Fähigkeit Wiederholungsmessungen laufen in beiden Bauformen als Programm im Gerät: Messwertfähigkeitsanalyse im CoM4.Leak-Compact, Messsystemanalyse im CoM4.Leak-ClosedBox.
  • Ethernet Schnittstelle beider Bauformen; das CoM4.Leak-ClosedBox hat zusätzlich USB 2.0 für Updates.

Die Bauformen im Überblick

Prüfling mit Anschluss oder ohne: Wählen Sie die Bauform, die zu Ihrem Bauteil passt.

  • Prüflinge mit Anschluss

    CoM4.Leak-Compact

    Die Bauform für adaptierte Prüflinge in Serienfertigung und Wareneingang

    Prüfdruck
    variabel bis 6 bar Überdruck
    Auflösung Druckabfall
    0,1 Pa/s
    Prüfprogramme
    bis zu 95
  • Prüfkammer für Kleinteile

    CoM4.Leak-ClosedBox

    Der Prüfling wird eingelegt: Prüfkammer als Schublade für Bauteile ohne Anschluss

    Leckage
    0,1 – 5 mL/min
    Genauigkeit
    < 0,5 % v. M.
    Relativdruck
    0,1 – 7 bar

Dichtheits-Messsystem

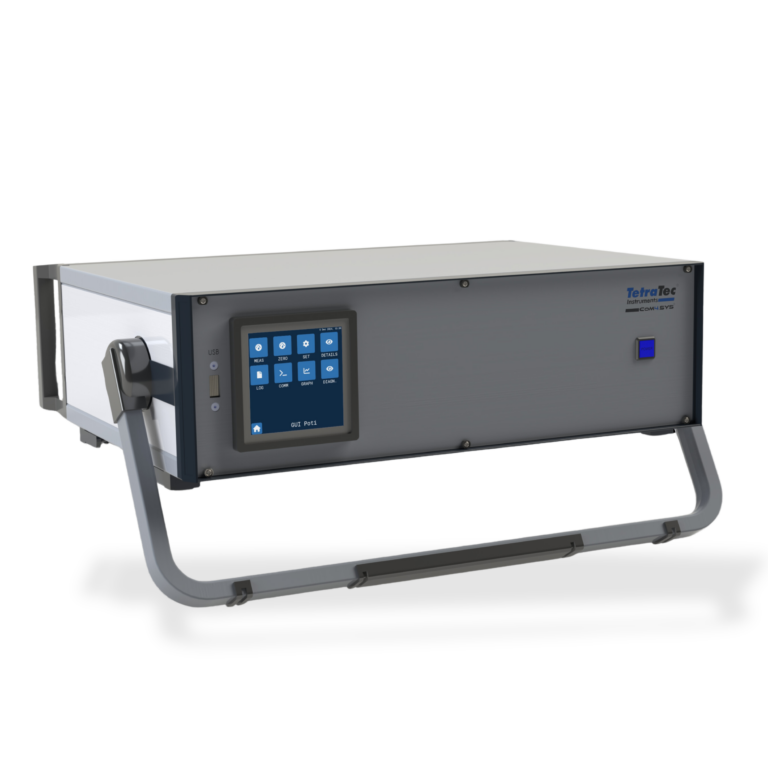

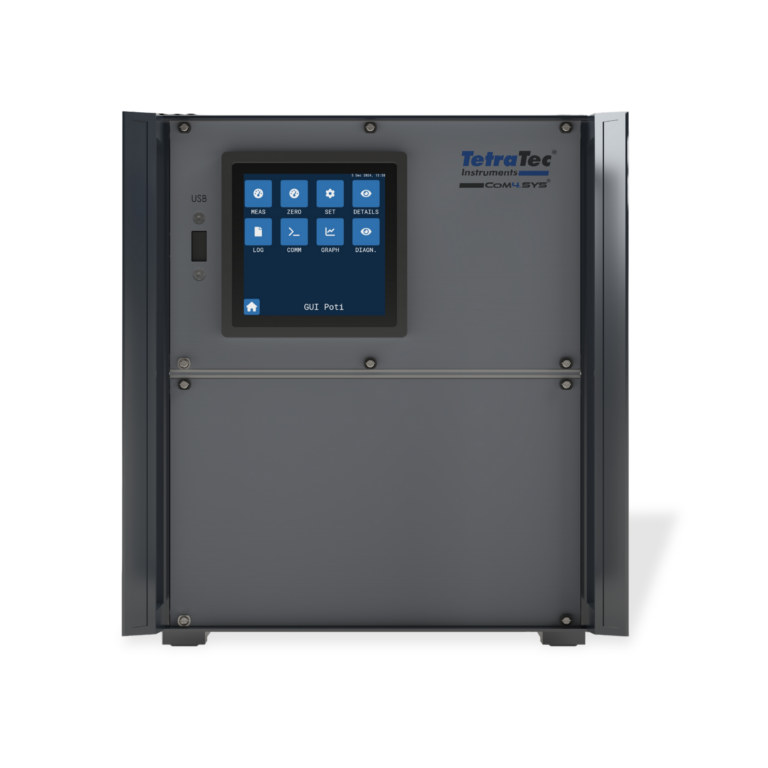

CoM4.Leak-Compact

CoM4.Leak-Compact
Prüfdruck
variabel bis 6 bar Überdruck
Auflösung Druckabfall
0,1 Pa/s
Prüfprogramme
bis zu 95

Überblick

Das CoM4.Leak-Compact misst den Druckabfall des Prüflings gegen ein dichtes Referenzvolumen. Der Messwert steht wahlweise als Normvolumenstrom oder als Druckabfall zur Verfügung.

Ein eingeschlossenes Gasvolumen verliert Druck durch Leckage und durch thermische Ausgleichsvorgänge. Prüfling und Referenzvolumen werden gemeinsam mit demselben Prüfdruck befüllt; danach schließt die Zufuhr, und das Gas beruhigt sich. Zum Messen schließen die Trennventile, und der Differenzdrucksensor misst den Anstieg des Differenzdrucks zwischen Referenzvolumen und Prüfling. Der thermische Anteil wirkt auf beide Seiten und geht in die Differenz nicht ein; was bleibt, ist die Leckage. Eine quantitative Leckagerate wird daraus, sobald das Volumen des Prüflings bekannt ist – mit den Prüflecks bestimmt das Gerät es selbst.

Hauptmerkmale

  • Volumen und Leckage unbekannter Prüflinge mit den Prüflecks vollautomatisch bestimmt
  • Ablaufzeit per Kurvenscharanalyse optimiert
  • Selbsttest der inneren Dichtheit sowie von Funktion und Leckage der Prüflecks
  • Zwei Regelmodi für die Druckregelung, schnell oder präzise, optimierbar an den relevanten Druckpunkten
  • Messwertfähigkeitsanalyse aus Wiederholungsmessungen
  • Debug-Programme zur Fehler- und Leckagesuche an der kundenseitigen Adaption
  • Kalibrierprogramm für die verbauten Drucksensoren

Technische Daten

Ausführung
CoM4.Leak-Compact-06bar-01
Controller
CoM4.SYS
Prüfdruck
variabel, 0 – 6.000 mbar Überdruck
unterhalb 500 mbar setzt die Druckregelung mitunter deutlich verzögert ein; für schnelle Wiederholprüfungen ist dieser Bereich nicht geeignet
Differenzdruck
−20 – +20 mbar
Auflösung Druckabfall
0,1 Pa/s
Richtwert für den kleinsten messbaren Druckabfall
Sensorik
PDP2 (Absolutdruck): 0 – 7 bar abs., Überlast 14 bar, Linearitätsabweichung 0,025 % der Spanne
PDP2 (Differenzdruck): −20 – +20 mbar, Gleichdruck −1 – 16 bar, Überlast vorwärts 16 bar, rückwärts 1 bar, Linearitätsabweichung 0,025 % der Spanne (Spanne 40 mbar, entsprechend 0,01 mbar)
Die Linearitätsabweichung ist die des Sensors, nicht die Messunsicherheit der Dichtheitsprüfung.
Prüfprogramme
bis zu 95, als Typdateien definierbar
Umgebungsbedingungen
10 – 40 °C, 0 – 90 % r. F., nicht kondensierend
atmosphärischer Druck, erschütterungsfreie Aufstellung
Schutzart
IP 40
Medium
Druckluft: staubfrei (5 µm gefiltert), ölfrei, nicht kondensierend, nicht korrosiv

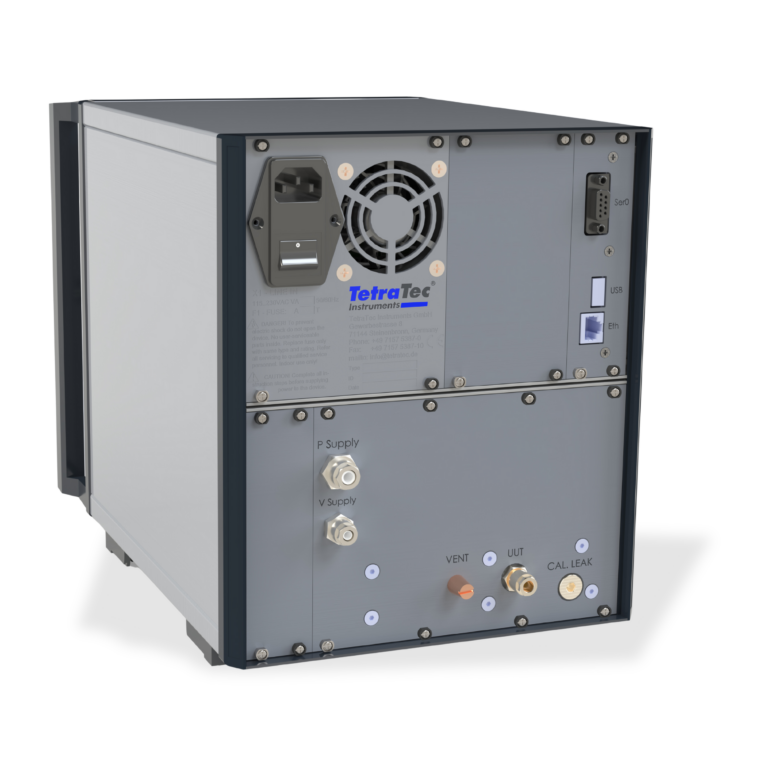

Prozessanschlüsse
Prüfling: G 1/8
Prüflecks 1 und 2: je G 1/8
Druckluftversorgung: Innengewinde, Verschraubung frei wählbar
Gehäuse
19-Zoll-Einschub, 4 HE
Rackgehäuse, Rackgehäuse mit Griffen oder Tischgehäuse mit Füßen und Griffen
Abmessungen (B × H × T)
450 × 190 × 550 mm
Höhe beim Tischgehäuse mit Füßen
Gewicht
15 kg
Versorgung
100 – 240 V AC

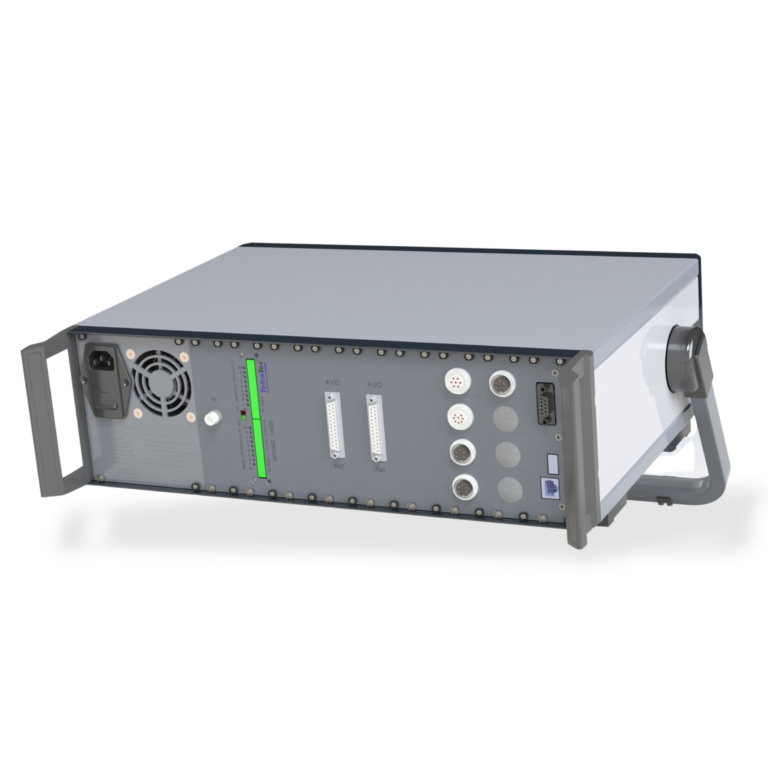

Schnittstellen
Ethernet: COMM, TetraTec Net-IO
Bediensprache
Englisch und Deutsch
Richtlinien, Kennzeichnung
EMV-Richtlinie, Niederspannungsrichtlinie; CE
Zeugnisse im Lieferumfang
DAkkS-Kalibrierscheine der Drucksensorik
DAkkS-Kalibrierscheine der Prüflecks, sofern mitbestellt
Rekalibrierung wahlweise als DAkkS- oder Werkskalibrierung
Option
Kapillare Prüflecks zur Volumenbestimmung und für die Selbsttests – dringend empfohlen, beide Funktionen setzen sie voraus

Downloads

Ihre Anfrage

Wählen Sie, was zutrifft – die Auswahl steht anschließend in Ihrer Nachricht im Kontaktformular.

  1. Gehäuse

Dichtheits-Messsystem

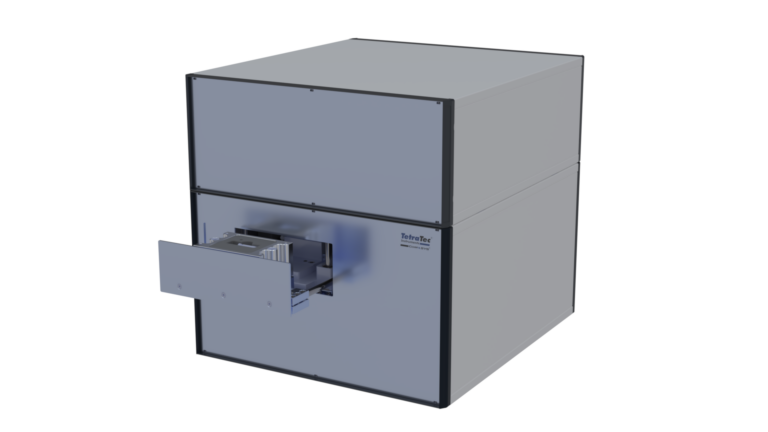

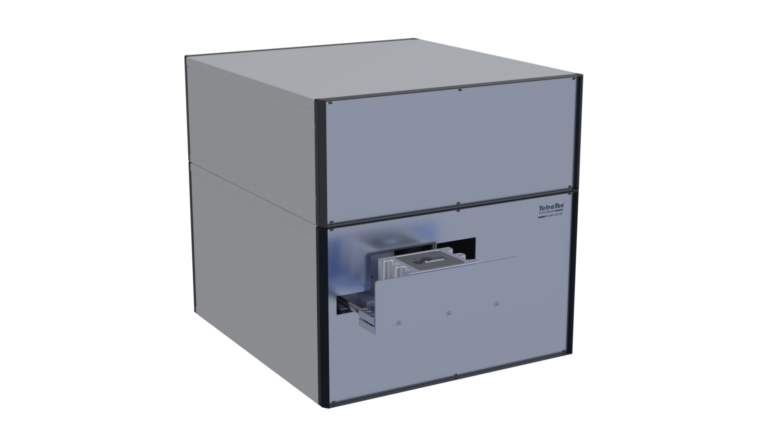

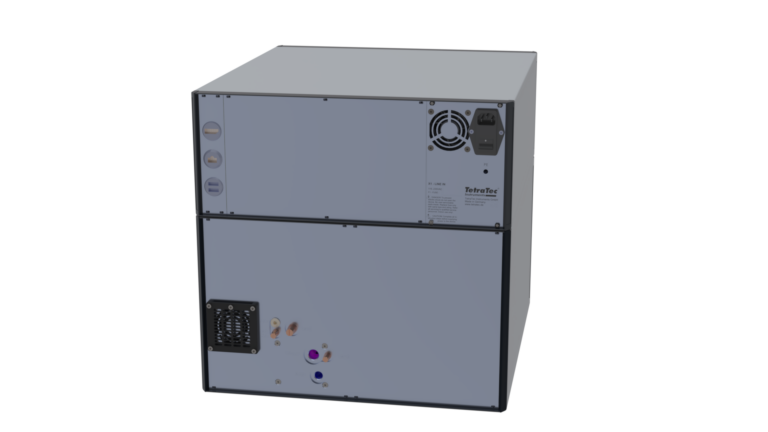

CoM4.Leak-ClosedBox

CoM4.Leak-ClosedBox
Leckage
0,1 – 5 mL/min
Genauigkeit
< 0,5 % v. M.
Relativdruck
0,1 – 7 bar

Überblick

Das CoM4.Leak-ClosedBox prüft kleine Bauteile, die sich nicht adaptieren, verschlauchen oder öffnen lassen. Sie werden in eine geschlossene Prüfkammer gelegt, geprüft und wieder entnommen; der Ablauf läuft vollautomatisch.

In der Kammer und in einem dichten Referenzvolumen wird derselbe Prüfdruck elektronisch eingeregelt, danach schließen die Trennventile. Hat der Prüfling eine Leckage, misst der Differenzdrucksensor den Druckabfall gegenüber dem Referenzvolumen. Weil der Druckabfall vom Prüfvolumen abhängt, rechnet das System ihn über die Kalibrierung mit verbauten Prüflecks in eine Leckagerate um.

Hauptmerkmale

  • Kammereinsatz nach Ihrer Bauteilgeometrie, gefertigt nach Zeichnung
  • Autokalibrierung über verbaute Prüflecks
  • Füllen, Beruhigen und Messen je Prüfaufgabe einstellbar, mit variabler Schockbefüllung

Technische Daten

Controller
Software CoM4.SYS auf Beckhoff-System
Leckage
0,1 – 5 mL/min
Genauigkeit < 0,5 % v. M., Messunsicherheit (k = 2) < 1,0 % v. M.
Relativdruck
0,1 – 7 bar, 0,01 % v. E.
Temperatur
0 – 50 °C, 0,15 °C
Kalibrierte Bereiche
gelten für Luft
Sensorik
Relativdrucksensor 0: 0 – 16 bar, Überlast 3 × Messbereichsendwert
Relativdrucksensor 1: 0 – 10 bar, Überlast 12 bar
Differenzdrucksensor: −20 – +20 mbar, Überlast 2 × Messbereichsendwert
Pt100-Temperatursensor: 0 – 75 °C, max. 75 °C
Betriebsbedingungen
Eingangsdruck max. 10 bar
Eingangstemperatur 0 – 50 °C
Feuchte 0 – 100 %, nicht kondensierend
Umgebungsbedingungen
0 – 40 °C, 0 – 100 %, nicht kondensierend, atmosphärischer Druck
Schutzart
IP 20
Medium
saubere, trockene, nicht kondensierende Luft
Reinheit nach ISO 8573-1; 5-µm-Filter und Öl-/Wasserabscheider erforderlich
Prüflingsaufnahme
Schublade mit Formteil
Gehäuse
19-Zoll-Tischgehäuse, 10 HE, ohne Griffe
495,5 × 449 × 444 mm
Gewicht
28 kg
Anzeige
externer Monitor mit Beckhoff-HMI
Versorgung
90 – 260 V AC, 50/60 Hz, max. 80 W, Kaltgerätestecker
Schnittstellen
Ethernet, USB 2.0 (Typ A, für Updates)
Normen und Richtlinien
EN 61010-1
Optionen
Tischgehäuse oder Rackgehäuse, auch mit Griffen
Integration der Mechanik in die Produktionslinie

Downloads

Ihre Anfrage

Wählen Sie, was zutrifft – die Auswahl steht anschließend in Ihrer Nachricht im Kontaktformular.

  1. Aufstellung

Rund um die Dichtheitsprüfung

Kapillare Prüflecks überwachen Dichtheitsprüfsysteme oder simulieren Leckagen beim Einrichten. Für Aufgaben mit eigener Mechanik und Handhabung bauen wir komplette Prüfstände.
