CoM4 – Druckregelsysteme
Basierend auf dem CoM4 System werden Druckregelgeräte mit einem maximalen Regeldruck bis zu 20 bar verfügbar. Dabei liegt die Regelgüte bei weniger als 1 mbar. Die schnelle Einregelzeit und diverse Filtereinstellungen machen das aus Regler und analogem Drucksensor bestehendem Gesamtpaket zum universellen Allrounder. Zum reinen Stellen von Druckwerten oder kombiniert mit einer dazugehörigen Durchflussmessung stehen hier verschiedene Wege offen.

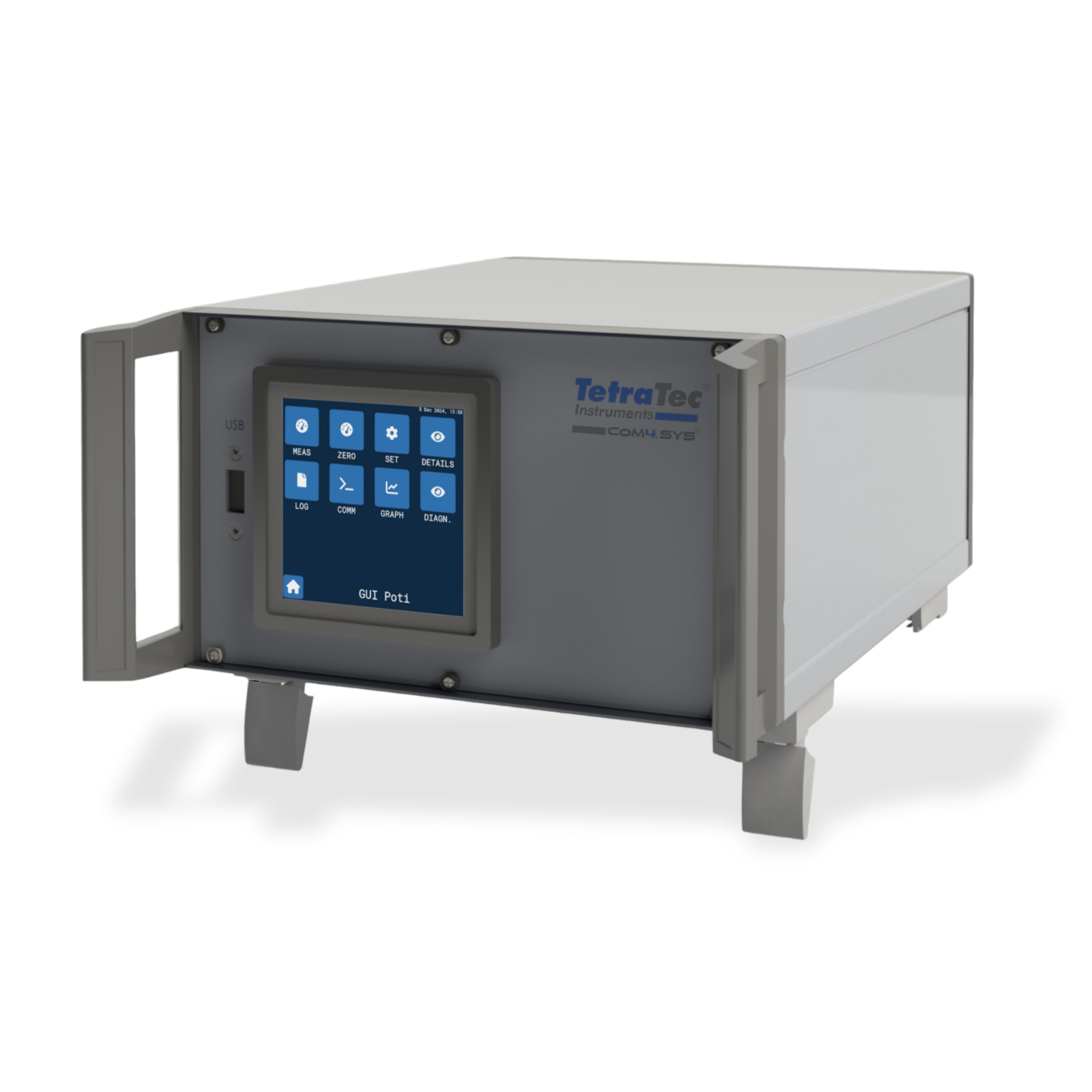

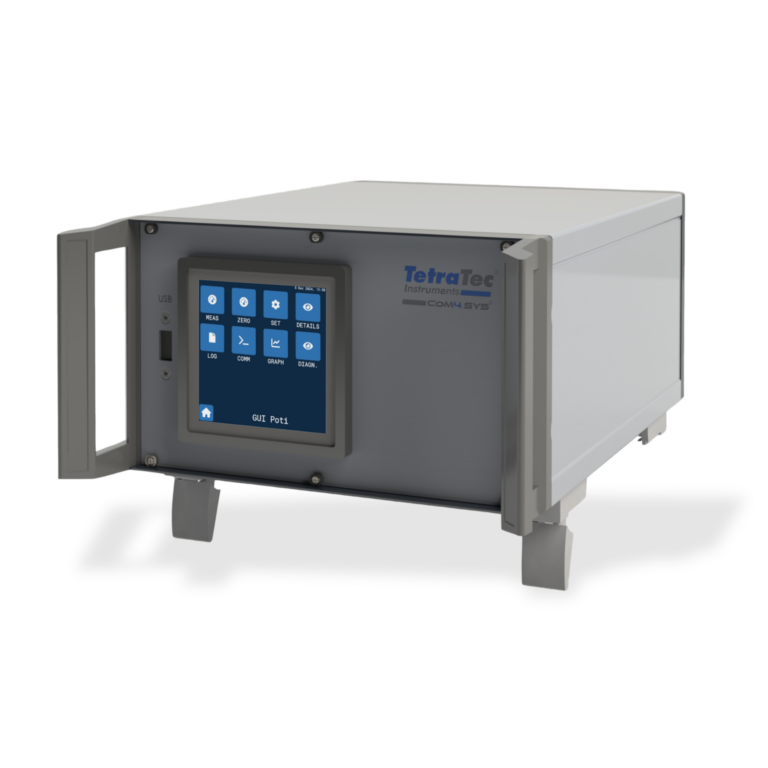

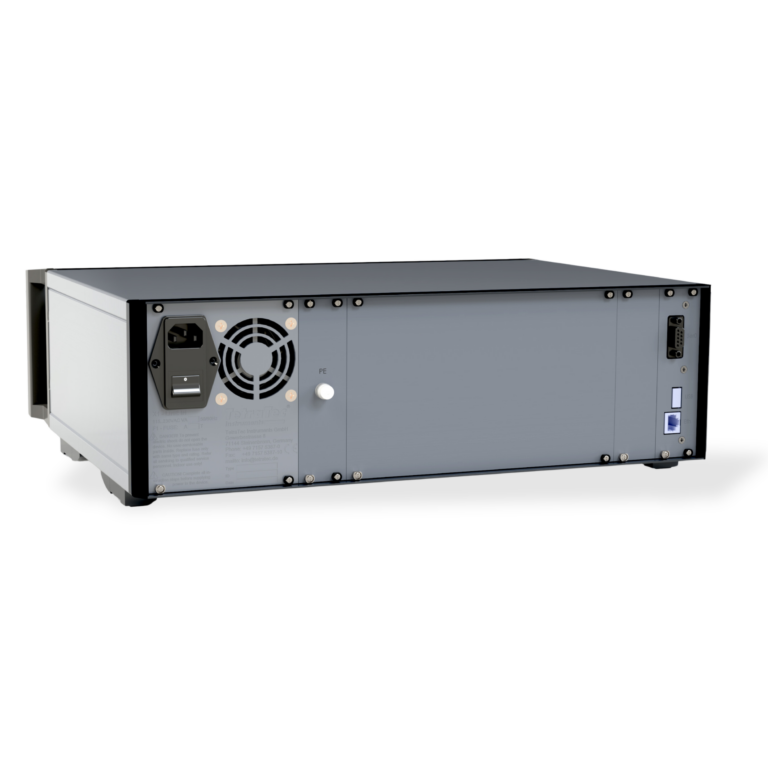

Das CoM4-System ist in verschiedenen Ausführungen und Gehäusen verfügbar, vom Schalttafeleinbaugerät bis zum 19″-Einschub in IP20, sowie spritzwassergeschützt in IP54. Dank der modularen Bauweise, der hochpräzisen Sensorik und der flexibel konfigurierbaren Auswertungssoftware passt es sich nahtlos an unterschiedlichste Prüf- und Messanforderungen an. Die zugehörige Durchflussmesstechnik kann aus ganz unterschiedlichen Normalen zusammengesetzt und entweder innerhalb des Einschubs oder extern, auf Montageplatten aufgebaut werden.
CoM4.PressureControl
Hauptmerkmale
- Druckregelsystem bis 20 bar Regeldruck
- Regelgenauigkeit bis zu 0,1 mbar
- Messung und Regelung Druckwert mit analogen Relativdrucksensor
- Bedienung per Apps auf Touchdisplay
- Prüfdruck bis 20 bar, Eingangsdruck bis 30 bar
- Prüftemperatur -10 bis +40°C, optional Luftfeuchtemessung
- optionale Korrekturrechungen oder Rampen

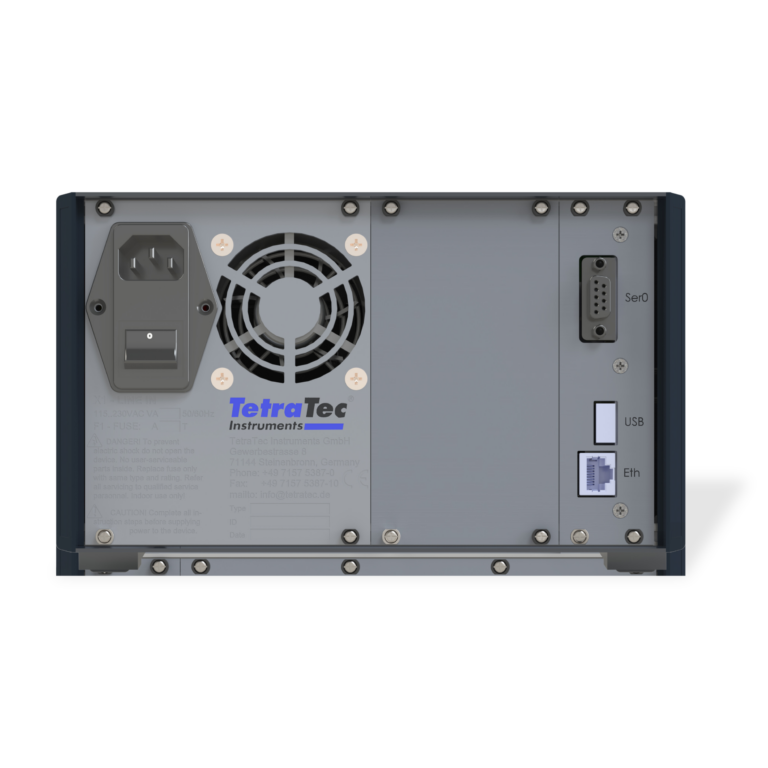

- Schnittstellen: Ethernet TCP/IP
Druckstellgerät zur präzisen Druckregelung
Das CoM4.PressureControl Druckregelsystem ermöglicht die hochpräzise und dynamische Einstellung von Relativ- und Absolutdrücken in kürzesten Zeiträumen. Zum Einsatz kommen in dieser Konfiguration analoge Relativdrucksensoren und für größere Stellbereiche mehrere kaskadierte Regeleinheiten, die innerhalb des Einschubs verbaut sind. Es können Relativdruckwerte bis zu 20 bar mit einer Regelgüte von bis zu < 1 mbar eingeregelt werden.
Alle verwendete Sensorik wird kalibriert geliefert und kann auf Wunsch auch DAkkS-zertifiziert werden. Die Bedienung und Ergebnisdarstellung erfolgt in der Regel über ein 4-Zoll Touchdisplay oder eine mitgelieferte Browsersoftware. Ergebnisse werden mit bis zu 100 Hz ermittelt und per Ethernet Schnittstelle übertragen werden.
• Sehr schnelle und präzise Einstellung von Druckwerten
• Messung mit verschiedenen, auch dynamisch ermittelten Endwerten
• Temperatur- oder Dichtekorrektur
• Rampen, Filter oder kaskadierte Regler bereits im Standard integriert
| Eigenschaft | Funktionsumfang | |
|---|---|---|
| Messbereich | 0,1 bar bis 20 bar rel | |
| Genauigkeit (Luft) (Genaue Angabe Messbereichs- und Medienabhängig) |
Standard: HIGH END: |
≤ 1 mbar ≤ 0,1 mbar |
| Sensortyp und Messbereiche |
Relativdruck: | 1 / 4 / 6 / 20 bar |
| Betriebs- bedingungen |
Eingansdruck: Eingangstemp.: Feuchte: |
0...30 bar abs -10...+40 °C 0...100 %, nichtkondensierend |
| Umgebungs- bedingungen |
Druck: Temperatur: Feuchte: |
Atmosphärisch -10...+50 °C 0...100 %, nichtkondensierend |
| Medienkompatibilität | Saubere, trockene, nichtkondensierende,
nichtkorrosive Gase und Luft. Das Messmedium muss den Anforderungen nach ISO 8573-1 entsprechen. Zusätzlich zu einem 5 µ-Filter ist ein ÖL-/Wasserabscheider in der Druckluftversorgung unbedingt erforderlich. |
|
CoM4.FlowControl
Durchflussmess- und stellgerät mit Laminar Flow Elementen und elektronischer Druckregelung
Das CoM4.FlowControl Durchflusssystem ermöglicht neben der hochpräzisen Messung von Massen- und Volumenströmen von Luft und Gasen auch die Regelung auf dynamische Vorgaben des Durchflusses. Zum Einsatz kommt in dieser Konfiguration, wie im Schwestersystem CoM4.Flow, eine Messstrecke mit einem oder mehreren Laminar Flow Elementen. Für Durchflüsse < 20 L/min können diese LFEs auch innerhalb des Einschubs verbaut werden und ermöglichen einen einfachen und schnellen Aufbau der Anlage für Labormessungen. Alle verwendete Sensorik wird kalibriert geliefert und kann auf Wunsch auch DAkkS-zertifiziert werden. Die Bedienung und Ergebnisdarstellung erfolgt in der Regel über ein 4-Zoll Touchdisplay oder eine mitgelieferte Browsersoftware. Ergebnisse werden mit bis zu 100 Hz ermittelt und können langfristig auf der Controlleinheit gespeichert werden.
• Sehr schnelle und präzise Durchflussmessung
• optimierte Durchflussregelung durch analoges Ausgangssignal
• Messung mit verschiedenen Primärelementen möglich
• Stoffdatenrechnung für Luft oder andere Reingase
• Controller als Mess- und Steuersystem
| Eigenschaft | Funktionsumfang | |
|---|---|---|
| Messbereich | 1 ml/min bis 64 m³/min | |
| Genauigkeit (Luft) (Genaue Angabe Messbereichs- und Medienabhängig) |
Standard: HIGH END: |
≤ 0,3-0,5 % v.M. ≤ 0,1% v.M. |
| Sensortyp und Messbereiche |
Differenzdruck: Relativdruck: Absolutdruck: |
0...20 / 60 mbar 0...1 / 2,5 / 4 / 10 / 20 bar 1...2,5 / 4 / 10 / 20 bar |
| Betriebs- bedingungen |
Eingansdruck: Eingangstemp.: Feuchte: |
0...30 bar abs 0...+40 °C 0...100 %, nichtkondensierend |
| Umgebungs- bedingungen |
Druck: Temperatur: Feuchte: |
Atmosphärisch -10...+50 °C 0...100 %, nichtkondensierend |
| Medienkompatibilität | Saubere, trockene, nichtkondensierende,
nichtkorrosive Gase und Luft. Das Messmedium muss den Anforderungen nach ISO 8573-1 entsprechen. Zusätzlich zu einem 5 µ-Filter ist ein ÖL-/Wasserabscheider in der Druckluftversorgung unbedingt erforderlich. |
|
Hauptmerkmale
- Durchflussstellsystem mit hoher Genauigkeit und/oder niedriger Messunsicherheit für Luft- und Gasdurchfluss
- Einstellen der Massen- und Volumenströme von Luft durch analoges 0-10 Volt Signal internen Regler
- Bedienung per Apps auf Touchdisplay
- Prüfdruck bis 20 bar, stabil regelbar auf 1 mbar
- Prüftemperatur -10 bis +40°C, optional Luftfeuchtemessung
- Schnittstellen: Ethernet TCP/IP
